Cable de Red: Definicion, Tipos Y Funcion

Un cable se puede definir como un conjunto de hilos que se encuentra protegido y cubierto por un material aislante y que tiene como función de conductor ya que usualmente es utilizado en la electricidad. Uno de los más populares de los tipos de cables es el cable de red que se encarga de conectar un sistema electrónico con otro, es por ello que en este artículo se explica  su definición, características y tipos para obtener un mayor conocimiento en este tema.

Cable de red 1

¿Qué es un Cable de red?

El cable de red se define; como un medio físico o elemento físico que proporciona la posibilidad de conectar diversos sistemas electrónicos a otros dispositivos informático entre sí, estos equipos pueden ser como ejemplo unas computadoras conectadas a un router, de modo que se pueda establecer una vinculación donde se genere un viaje de información entre los equipos y dispositivos conectados.

La cantidad de tipos que se pueden encontrar es muy amplia por su gran cantidad de funciones que puede ofrecer, estos tipos de cable de red Ethernet pueden ser UTP, F-UTP, S-UTP, entre otros.

Existe un dispositivo que puede realizar una evaluación de modo que es un probador de cable red, este dispositivo se conoce como un tester de cable de red, facilita la comprobación de los cables con solo conectar cada extremo del cable a cada una de las partes del tester luego indica cualquier posible falla que pueda presentar el cable.

Si se te elimino fotos en tu iPhone y deseas recuperarla, entonces se le recomienda ver el artículo de ¿Cómo recuperar las fotos borradas del iPhone?, donde se proporciona los diversos métodos para poder realizar la recuperación de las fotos deseas mediante una forma fácil y sencilla .

Características del cable de red

  • Sus tipos se basan en cuatro pares de cables (ocho hilos).
  • Están estructurados de forma que puedan soportar longitudes de hasta 100 metros.
  • Puede capturar un nivel bajo de ruido electrónico ambiental.
  • Es un medio utilizado para diversas funciones como telecomunicaciones.
  • Puede transportar señales eléctricas.
  • Dispone de la opción de encontrarse en un medio empleado generalmente redes de datos.
  • En el uso que se le quiera dar puede variar la configuración del cable de red.
  • Depende de la clase de red donde se utilicen este cable de red.
  • Está basado en la topología de red, protocolo y tamaño.
  • Pueden otorgar una alta velocidad y conexiones sin posibles errores.
  • Su elección también depende del ancho de banda.
  • Comunica una red con otra.
  • Existen diversas empresas donde se puede conseguir diversos equipos electrónicos, un ejemplo es el cable de red steren.
  • Según sea su rendimiento en la trasmisión varia su nivel de inmunidad frente a las interferencias electromagnéticas.

¿Cómo reducir el ruido electrónico?

El ruido electrónico ambiental puede o es la principal causa de interferencias en la información transmitida, y como consecuencia se obtiene  pérdidas, reintentos y comportamientos no deseados en la red. Se producen o sus causas provienen por la mayoría de los dispositivos comúnmente empleados como son transformadores de lámparas fluorescentes, teléfonos móviles, fuentes de alimentación de computadoras, entre otros.

Sin embargo se encuentra la posibilidad de poder reducir el nivel de interferencia producida, para esto se debe aplicar diversas técnicas  que originan diferentes tipos de cable, estas técnicas son:

  • Se debe transmitir la información en intensidad en lugar de voltaje.
  • La señal de ida y vuelta son comparadas por cada estación, de ese modo se puede tener una revisión por si la señal paso por algún clase de daño.
  • Se debe torcer los cables uno sobre el otro, así para poder recibir un nivel equitativo de interferencias y por tanto ser menor la diferencia entre ellos.
  • Al torcer los cables se obtiene una menor la diferencia entre ellos y al volver a torcer entre ellos se puede recibir todos el mismo nivel de interferencias.
  • Para parar las interferencias producidas se pueden aplicar diversos apantallamientos.

Si deseas realizar una copia en tu dispositivo,entonces se recomienda realizar un Backup, para esto se le recomienda ver el articulo de Backup: ¿Qué es?, Tipos y ¿Cómo Realizarlo? para aprender a resolver los posibles errores al realizar esta operación a si como también se explica detalladamente como hacer una copia de seguridad.

 Tipos de Cable de Red

Por su amplia variedad que existen en el mercado se suele confundir cual es el cable que realmente pueda satisfacer el problema o la necesidad que el usuaria posee, por eso a continuación se presenta los distintos cable de red que se puede encontrar así como también sus características y funciones principales para ampliar el conocimiento de estos tipos de cables y poder obtener el que verdaderamente se necesite.

Cable Coaxial

  • Es utilizado para transportar señales eléctricas.
  • Posee dos conductores céntricos uno central y uno exterior.
  • Cuenta con una capa aislante que se conoce como dieléctrico.
  • Dispone de diversos modelos como el Cable estándar Ethernet, Cable coaxial Ethernet RG 58 o delgado, Cable coaxial del tipo RG 62, Cable coaxial del tipo RG 59 y TWINAXIAL.
  • Pueden acomodar aplicaciones de voz.
  • Es de alta frecuencia.
  • Tiene bajo costo.
  • Limita su uso en pequeños conductos eléctricos y en ángulos muy agudos.
  • Todo el cable está cubierto por un aislamiento de protección de modo que se pueda reducir las emisiones eléctricas.
  • Es el cable utilizado en la gran mayoría de las redes.
  • Una ventaja que posee es su simple instalación.
  • Dispone de una banda ancha hasta de una capacidad de 10 Mbs.
  • Presenta un alcance hasta de 10 Kms.
  • Está rodeado por una malla de hilos de cobre.
  • Tiene como desventaja que transmite una señal simple.
  • No hay modelación de frecuencias.
  • Su mayor desventaja es el grosor del cable.
  • Es un medio pasivo, es decir, la energía es proporcionada por las estaciones del usuario.
  • Hace de uso de contactos especiales para la conexión física.
  • Utiliza una topología de árbol y en ocasiones de anillo.
  • Ofrece poca inmunidad a los ruidos.
  • Puede mejorar mediante filtros.
  • En la actualidad el empleo de este cable está disminuyendo.

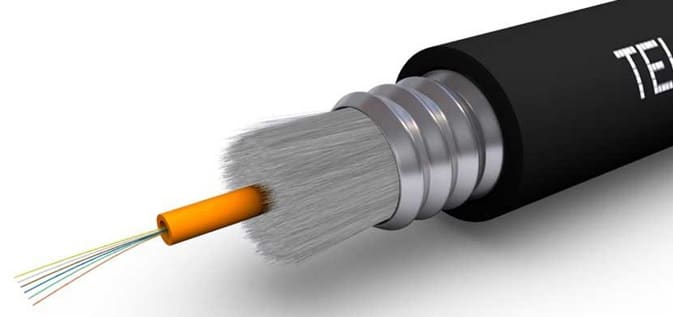

Fibra Óptica

  • Es un medio de transmisión empleado en redes de datos.
  • Cuenta con un hilo delgado y fino de material transparente.
  • Puede estar compuesto por materiales de vidrio o materiales de plástico.
  • Envían pulsos de luz que representa los datos a transmitir.
  • Se propaga por el interior de la fibra con un ángulo de reflexión por encima del límite de reflexión total.
  • La fuente de luz puede ser un láser o un LED.
  • Se utiliza ampliamente en las telecomunicaciones.
  • Permite enviar gran cantidad de datos a una larga distancia.
  • Es inmune a las interferencias electromagnéticas.
  • Dispone la opción de ser utilizado para redes locales.
  • Tiene como ventaja que se puede navegar por internet a una lata velocidad.
  • Posee velocidades similares a las de un radio o un cable.
  • Las fibras no pierden luz.
  • Ofrece una transmisión segura y sin perturbaciones.
  • Es de fácil instalación.
  • Presenta inmunidad al ruido.
  • Dispone de una carencia de señales eléctricas en la fibra.
  • El video y sonido se realiza a tiempo real.
  • Cuenta con un peso bajo de los cables de fibras ópticas en comparación a los cables metálicos.
  • La materia prima que se utiliza para su fabricación se encuentra de una forma abundante en la naturaleza.
  • Tiene como desventaja de que su costo de instalación es elevado.
  • Da la conveniencia de poder trabajar en ambientes explosivos.
  • Presenta dimensiones reducidas.
  • Las fibras son muy frágiles.
  • Dispone de una alta dificultad en la reparación de sus cables de fibras rotos.
  • Los conectores están limitados.

Cable de red UTP (Unshielded Twisted Pair)

  • Es el universal Twisted Pair.
  • Se conoce como cable de red par trenzado.
  • Considerado como el cable normal de red.
  • Definido como el cable de par trenzado sin apantallar.
  • Se encuentra recubierto de material plástico de diversos colores.
  • Dispone de cuatro pares de cables.
  • Es un elemento muy necesitado en la actualidad.
  • Se encarga de llevar los datos empleados y que viajan en la red.
  • Dependiendo de cómo sea su categoría varia y determina la efectividad de este cable de red UTP.
  • Al aumentar el ancho de banda aumenta la eficiencia de la transmisión de la información.
  • Es susceptible a las perturbaciones de modo que existen interferencias en la comunicación de la conexión del cable de red.
  • Se puede adquirir a un bajo costo.
  • Permite la transmisión de información en redes de datos y voz en redes telefónicas.
  • Compite comercialmente contra las redes inalámbricas.
  • Se encuentra con calidades de CAT3, CAT5 y CAT5e.
  • La calidad del cable es lo que influye y determina directamente en la calidad de los datos que transcurra por los cables
  • Valido para Ethernet de 10Mbps, 100Mbps y aguanta hasta 1Gbps para los que cumplen CAT5e.
  • Este tipo de cable es el más utilizado.
  • Los problemas de este cable son muy numerosos: las interferencias son presentadas con gran facilidad.
  • Los cables, entre ellos se causan también interferencias.
  • Se monta con conectores RJ45 de una sola pieza.
  • Permite la interconexión de equipos y dispositivos en las redes locales basadas en cable (LAN).
  • Existe también calidades CAT6 ha sido necesario reducir el nivel de interferencias entre los pares de cablecillos.
  • Normalmente solo se necesita utilizar dos pares de conductores, en la cual uno es para recibir y el otro es para transmitir.
  • No se puede recibir y transmitir a la vez.
  • Para aumentar la transmisión se pues utilizar cuatro pares de conductores.
  • Generalmente se usa Para la transmisión de datos en redes en área local (LAN).
  • Se puede utilizar para electricidad en redes de datos basadas en el uso de switches PoE.
  • Cada tipo de cable tendrá diferentes valores máximos de transmisión, es decir, diferentes velocidades.
  • Al combinar diferentes VMT, genera que la red no proporcione el rendimiento máximo.
  • Da la posibilidad de transmitir voz procedente de telefonía analógica convencional, es decir, que se encuentre basada en cable de Cobre.
  • Es un medio de conexión usado en telecomunicaciones.
  • Los conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas.
  • Utilizado para transmitir señales de vídeo analógico en sistemas de  vigilancia basados en dispositivos DVR y dispositivos NVR y dispositivos HVR.
  • Permite la transmisión de voz analógica en redes de telefonía convencional.
  • Generalmente es de es de 100 metros. Para lograr una correcta transmisión.
  • Dispone de la posibilidad de producir una transmisión de señales de vídeo y energía eléctrica en sistemas de vídeo vigilancia.
  • Este tipo de cable reemplazo tecnológicamente el cableado coaxial.
  • Cuenta con altos números de trabajo por segmentos.
  • Da la facilidad de aumentar el rendimiento.
  • Una de sus principales ventajas es que puede estar previamente cableado en un lugar o en diferentes partes.
  • Dispone de altas tasas de error al tener una alta velocidad.
  • El ancho de bando puede ser limitado.
  • Presenta una baja inmunidad al ruido y al efecto crosstalk, es decir, diafonía.
  • Como una desventaja que se resalta es que tiene un límite de distancia que es 100 metros por segundos.
  • Tiene una variante con apantallamiento.
  • Cuando esta sin apantallamiento suele ser mejor para una PYME.
  • Puede ser de poco peso.
  • Ofrece una facilidad para doblar los cables permitiendo un tendido más rápido.
  • Cuenta con un manejo simple y sencillo, así facilitando su uso.
  • Se puede clasificar por categorías, por características del material, por el blindaje, por la fabricación manual o por el uso exterior.

 Por categoría:

  • Es para uso en interiores.
  • Hace referencia a las diversas convenciones y distintos protocolos que cumplen entre fabricantes.
  • Cuentan con diferentes ancho de banda, distintos valores máximo de transmisión.
  • Se encuentra el CAT 1, CAT 2, CAT 3, CAT 4, CAT 5, CAT 5e, CAT 6, CAT 6ª.
  • El banda ancha que cumple se encuentra dentro de 0,5 MHz hasta 500 MHz.
  • La velocidad de transmisión oscila entre 16 Mbps hasta 10000 Mbps.

 Por característica del material:

 Es para uso en interiores:

  • Se encuentran 3 tipos de par trenzado para instalaciones, para uso cotidiano y para instalaciones.
  • Para el cable de par trenzado para instalaciones es el UTP sólido que contiene dentro de cada cable trenzado, un sólo hilo conductor de cobre.
  • El de tipo para instalaciones tiene menor resistencia al movimiento y a los dobleces, por ende es más económico
  • Para instalaciones no se recomienda su uso en dispositivos expuestos a movimiento constante, como computadores e impresoras.
  • En el caso del Cable de par trenzado para uso cotidiano cada cable interno, se encuentra estructurado por filamentos conductores de cobre.
  • Para el uso cotidiano adquiere mayor resistencia al movimiento y a los dobleces.
  • Este tipo de cable de red para uso cotidiano que si se llega a romper un hilo, el resto sigue conduciendo la señal.
  • A diferencia del tipo de solido el precio del cable de red para uso cotidiano es superior y también tiene un amplio uso.

Por el blindaje:

  • Es para uso en interiores.
  • Existe diversos tipos como el cable de par trenzado sin blindaje UTP no apantallado, el cable de par trenzado global FTP o apantallado, cable de par trenzado blindado STP o apantallado.
  • Para el tipo de cable sin blindaje UTP el cable de red es económico y no necesita protección contra interferencias electromagnéticas.
  • En el sin blindaje UTP es el tipo de cable que más se utiliza para aplicaciones cotidianas de red en empresa y hogar
  • Para el caso del cable apantallado tiene un escudo global de lámina metálica, que protege todos los pares trenzados simultáneamente.
  • En el caso de par trenzado global FPT permite trabajar de manera correcta en ambientes  que tienen interferencias electromagnéticas.
  • Para el tipo de cable de par trenzado blindado STP tiene dos escudos de lámina metálica, uno global que protege todos los pares y otro entre cada par trenzado.
  • Este tipo de cable apantallado no permite interferencias electromagnéticas.
  • En el cable de par trenzado blindado STP no puede transportar interferencias dentro del mismo cable.

 Por la fabricación manual o automatizada:

  • Es para uso en interiores.
  • Se encuentra dos tipos, uno es el armado y el otro es el cable de acoplamiento.
  • Para el cable armado se refiere a todo aquel cable de red que es manufacturado de manera manual por las personas, utilizando herramienta especializada y partes.
  • Este tipo de cable armada se caracteriza por ser muy económico.
  • En el caso de cable de acoplamiento también se conoce como Patch cord en ingles.
  • Para el cable de acoplamiento se basa en todo aquel cable de red que se vende empacado.
  • También este tipo de cable de acoplamiento que por su fabricación en instalaciones especializadas, tiene un estricto control de calidad.
  • Este cable de acoplamiento prácticamente no tienen falla alguna, dando como resultado un alto costo para su adquisición.

 Uso exterior:

  • Es para uso en exterior como indica su nombre.
  • Necesita que tengan características de uso rudo.
  • Requiere protección ante la radiación solar, calor, humedad, lluvia, entre otros.
  • se fabrican con recubrimientos y rellenos especiales como grasa PE (gel seco).

También está la opción de poder conocer como ponchar un cable de red UTP, a continuación se muestra un vídeo en cómo se debe realizar

Cable de red F-UTP (Foiled Twisted Pair)



  • Conocido también como Par trenzado con pantalla global
  • Es un cable de red que se encuentra acompañado por debajo del forro, una hoja de aluminio que apantalla los pares internos.
  • Necesitan conectores metálicos para derivar a tierra las interferencias y capacitancias originadas por la pantalla
  • Sus pares externos no están apantallados.
  • Es usualmente utilizado para Cable CAT5e y también Cable Cat6,
  • Acepta conexiones de Gigabit y hasta 10Gbps en tramos de menos de 50 metros.
  • Las propiedades de transmisión son más parecidas a las del UTP.
  • Su impedancia característica típica es de 120 OHMIOS.
  • Cada uno de los pares es trenzado uniformemente durante la creación.
  • Elimina la mayoría de las interferencias entre cables.
  • Puede utilizar los mismos conectores RJ45.
  • Tiene un precio intermedio entre el UTP y STP.
  • Una de las ventajas que presenta es que protege al conjunto de cables de interferencias exteriores.
  • Realiza un apantallamiento global de todos los pares por medio de una lámina externa apantallante.
  • Se puede encontrar con un costo ligeramente bajo.
  • Dispone de una malla de cobre a la hoja de aluminio.
  • Mejora el alien Crosstalk.
  • Sus propiedades de transmisión son parecidas a las del UTP.
  • Presenta una baja resistencia.
  • La capacitancia generada en grandes tramos se mantiene a niveles no perjudiciales.
  • Este tipo de cable suele encontrarse en CAT6.
  • Acepta Gigabit y 10GBps.
  • Puede montarse en los mismos conectores metálicos RJ45.
  • Este tipo de cables necesitan conectores metálicos para derivar a tierra las interferencias y capacitancias originadas por la pantalla.
  • Da la posibilidad de utilizar los mismos conectores que en UTP.

 Cable de red STP (Shielded Twisted Pairs)

CABLE DE RED

  • Se conoce como Par Trenzado Apantallado.
  • El par se cubre con una malla metálica.
  • Cada uno de los pares se encuentra envuelto en una hoja de aluminio.
  • Presenta la ventaja que es inmune a las interferencias de los otros pares (Crosstalk).
  • Su impedancia es de 150 Ohm.
  • También en inmune a las interferencias externas al cable (Alien Crosstalk) gracias a una malla.
  • Utilizado generalmente en las instalaciones de procesos de datos.
  • Presenta una ventaja por su capacidad y sus buenas características contra las radiaciones electromagnéticas.
  • Se suele utilizar conectores RJ49.
  • La malla que posee reduce la tasa de errores.
  • Se encuentra disponible con un costo alto ya que requiere de un proceso de fabricación más costoso.
  • Requiere más tiempo de instalación.
  • Presenta como unas de sus desventajas ser muy susceptible a las interferencias eléctricas.
  • Se utiliza con frecuencia en redes con topología Token Ring.
  • Tiene una similitud a los cables coaxiales.
  • Este tipo de cable es el requerido para la Categoría 7 y categoría 6a.
  • Admiten 100 metros a 10Gbps.
  • Va recubierto por una malla conductora que actúa de pantalla frente a interferencias y ruido eléctrico.
  • El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP.
  • Para aumentar su eficiencia necesita una configuración de interconexión con tierra.

¿Como hacer un cable de red paso a paso?

Existe la forma de poder preparar un cable de red, a continuación se muestra un vídeo en el cual explica cómo se debe prepara un cable de red directo y un cable de red cruzado. Así como también cumple con el código de colores del cable de red

(Visited 13.188 times, 12 visits today)

Deja un comentario
