¿Sabes qué es la Puesta a Tierra? En este artículo te explicamos los diferentes tipos que existen y sus sistemas, seguro te sorprenderás!
¿Qué es la Puesta a Tierra?
Una Puesta a Tierra también conocido bajo las siglas «PAT» es una modalidad de protección de flujos constantes y fuertes de energía eléctrica para no perjudicar todo aquel dispositivo o maquinaria conectada a los toma corrientes donde este sistema este conectado, de la misma manera tiene la función de prever que el circuito eléctrico de una edificación tienda a fallar o quemarse por bajones de luz, como de la misma manera protegerlo de flujos fuertes como agresivos de energía eléctrica por dicho circuito.
Otra cualidad que posee la Toma a Tierra como también se le conoce a este tipo sistema de protección eléctrica es proteger todas y cada una de las conexiones eléctricas de fugas de energía eléctrica, las cuales son perjudiciales para los dispositivos, como todo aquel que intente conectar algún objeto a las fuentes de energía eléctrica, ya que sin este método de protección una persona puede ser herida por la energía antes mencionada de los toma corriente de el circuito eléctrico de su vivienda, en dado caso que dicho sistema no cuente con una modalidad reguladora y protectora de los flujos eléctricos que fluyen en dicho circuito eléctrico.
La Puesta a Tierra se ve presente en muchas áreas que utilizan sistemas eléctricos para realizar una tarea en concreto, un ejemplo muy notorio es el área automotriz que este tipo de sistemas de protección se usan con frecuencia para recargar baterías de automóviles, dado que entre los cableados para realizar dicha acción se encuentra un cable en especifico que cuenta con la capacidad de ser una Toma a Tierra para proteger tanto a la batería a recargar como así mismo a la persona que realice dicha acción.
Así mismo dicho sistema de protección consta de muchas presentaciones, entre ellas esta la jabalina puesta a tierra en reglamento con las normas de regulación eléctrica de toda nación, la misma va conectada de forma directa a el circuito eléctrico de la edificación, como de la misma manera dicho sistema de Puesta a Tierra esta conectado a el terreno donde se realizo la construcción de la edificación conectándole directamente a la tierra para que así los flujos fuertes de energía se neutralicen, dicha acción es gracias a las cualidades de naturalización eléctrica presentes en toda la corteza terrestre.
Es de su interés conocer más sobre los tipos de cableados con los que tiene la posibilidad de tener interacción una Toma a Tierra con todas y cada una de sus particularidades para poder realizar su instalación como sus funciones especiales y características únicas, pues le invitamos a pasarse, disfrutar y leer nuestro artículo: Tipos de Cables.

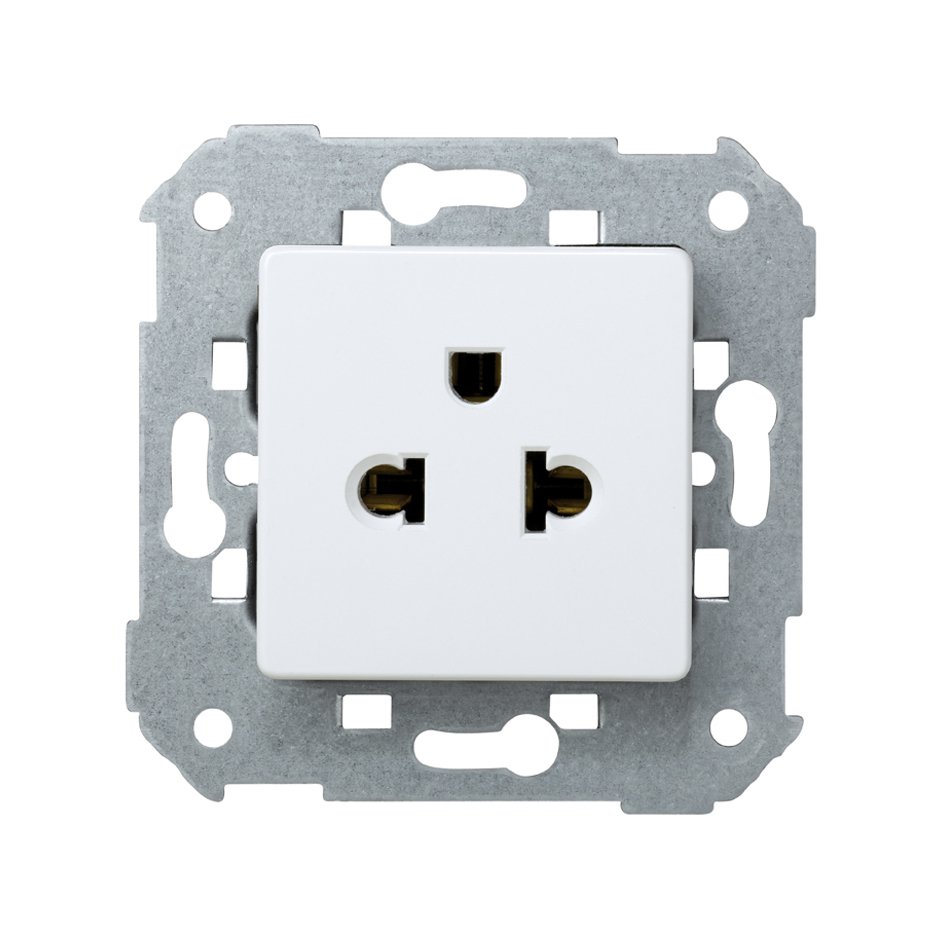

Dicha jabalina también esta presente en los cableados de electrodomésticos que usan energía eléctrica de 220 volteos, esta es visible como una barra de cobre entre los dientes del cable de conexión eléctrica, de la misma es importante mencionar que los sistemas de Toma a Tierra son sumamente importantes en los sistemas eléctricos.
Ya que permiten no solo salvaguardar los dispositivos eléctricos de los choques o flujos violentos de energía eléctrica, si no también de la misma manera evitar que las personas no reciban un choque eléctrico que pueda perjudicar su salud e incluso evitar el fallecimiento de una persona por contacto con un electrodoméstico de alta potencia sin protección alguna.
Las Puestas a Tierra en instalaciones eléctricas son un requerimiento primordial y establecido en todas las naciones para la regulación del uso de la energía eléctrica, su aprovechamiento eficiente como de la misma manera evitar el derroche de dicha energía, así mismo las leyes antes mencionadas también están establecidas para protección de sus habitantes.
Protocolo de Medición de Puesta a Tierra
Los métodos de medición de una Puesta a Tierra dependen mucho de las leyes de regulación eléctrica como así mismo de las especificaciones para la instalación de circuitos eléctricos que se pretendan instalar, dichas leyes varían dependiendo de los criterios de regulación, protección y uso eficiente de la energía eléctrica de cada nación, de la misma manera la medición de las Puestas a Tierra están establecidas de forma estándar, en el sentido que la energía eléctrica en un circuito eléctrico no supere los 220 volteos y este presente la Toma a Tierra funcional evitando que dicha energía no supere los volteos antes mencionados como así mismo la energía eléctrica no pueda dañar a nadie.

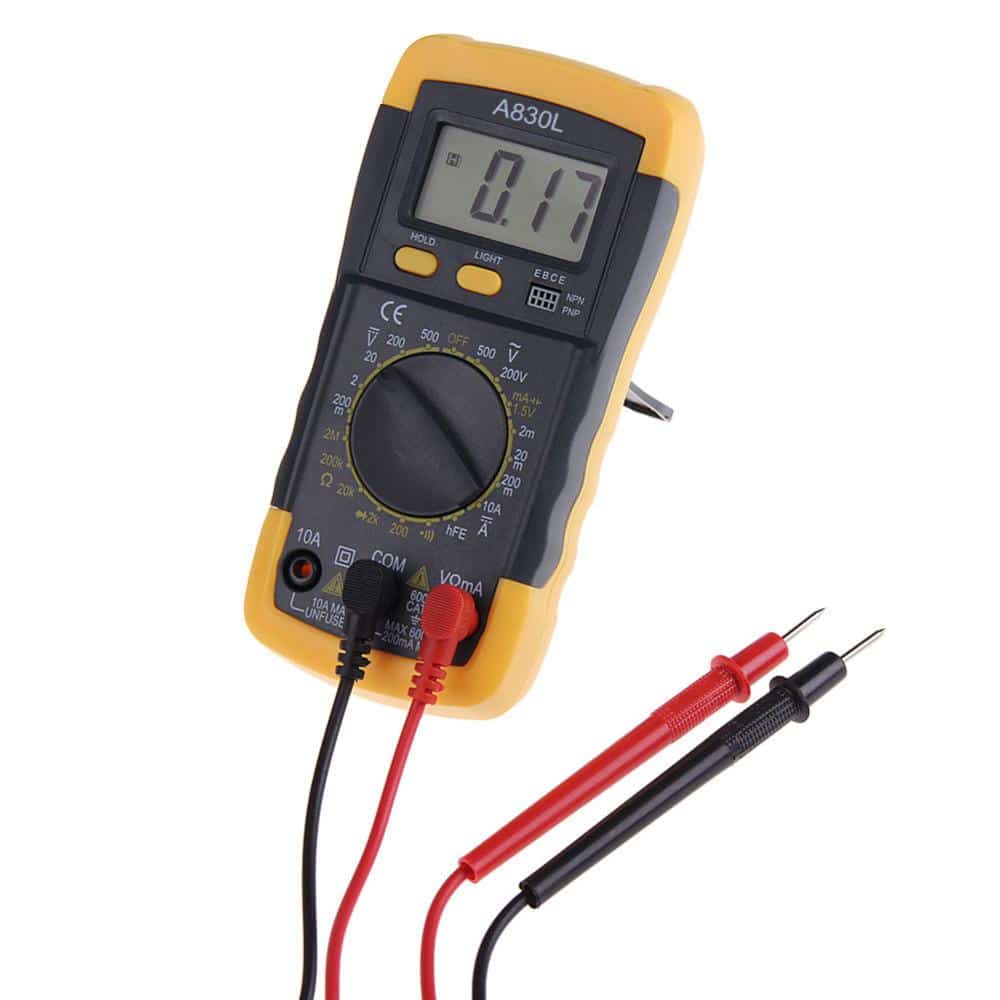

Es posible medir una Puesta a Tierra por medio del uso de un voltímetro, el cual es un dispositivo de medición de la energía eléctrica, dicho dispositivo se conecta de manera simple y sencilla a la Toma a Tierra, dicha conexión es por medio de los dos cables que tiene el voltímetro uno que tiene las mismas cualidades del sistema antes mencionado y uno con la capacidad de captar la energía eléctrica de manera directa.
Un Toma a Tierra en inactividad no debe poseer actividad eléctrica, de ser el caso contrario es importante verificar el porque sucede dicho fenómeno, los Toma a Tierra se encuentran siempre en estado neutro sin producción de energía eléctrica pero al momento de su desconexión de la fuente de energía eléctrica es posible verificar el tope y el mínimo de energía eléctrica que puede captar dicho sistema por medio del uso de el voltímetro.
El como medir una Puesta a Tierra es fácil de realizar, solo hemos de usar el voltímetro y la Toma a Tierra a medir, deberemos conectar cada cableado del dispositivo antes mencionado a la Puesta a Tierra, conectando el polo de cable rojo o de energía eléctrica activa y el polo negro negro, el cual hace de función de cable o Puesta a Tierra del voltímetro, ambos cables no deben estar conectados uno del otro porque se corre el riesgo de neutralizar de manera permanente la Toma a Tierra dañándole e incluso quitando le sus facultades de protección de choques eléctricos del sistema de seguridad eléctrica antes mencionado.
Así mismo el protocolo de medición de una Toma a Tierra cuenta con un documento especial con las especificaciones y parámetros que tiene el sistema antes mencionado, así mismo en el se estipula todos los datos arrojados por el voltímetro en el momento de la medición de la energía eléctrica de el Toma a Tierra.
Elementos de una Toma a Tierra
Los componentes de una Toma a Tierra son simples y fáciles de obtener dado a sus bajos costos, así mismo dichos elementos se encuentran en todo momento a la mano de los constructores de la edificación de su propiedad, los cuales son 6 elementos importantes y primordiales, los elementos que componen una Toma a Tierra son los siguientes:
- Terreno: El Terreno es el elemento principal de la Toma a Tierra, ya que la conexión principal de el mismo se realiza a la tierra del Terreno de la edificación, ya que la tierra tiene facultades neutralización y disipación de energía eléctrica.

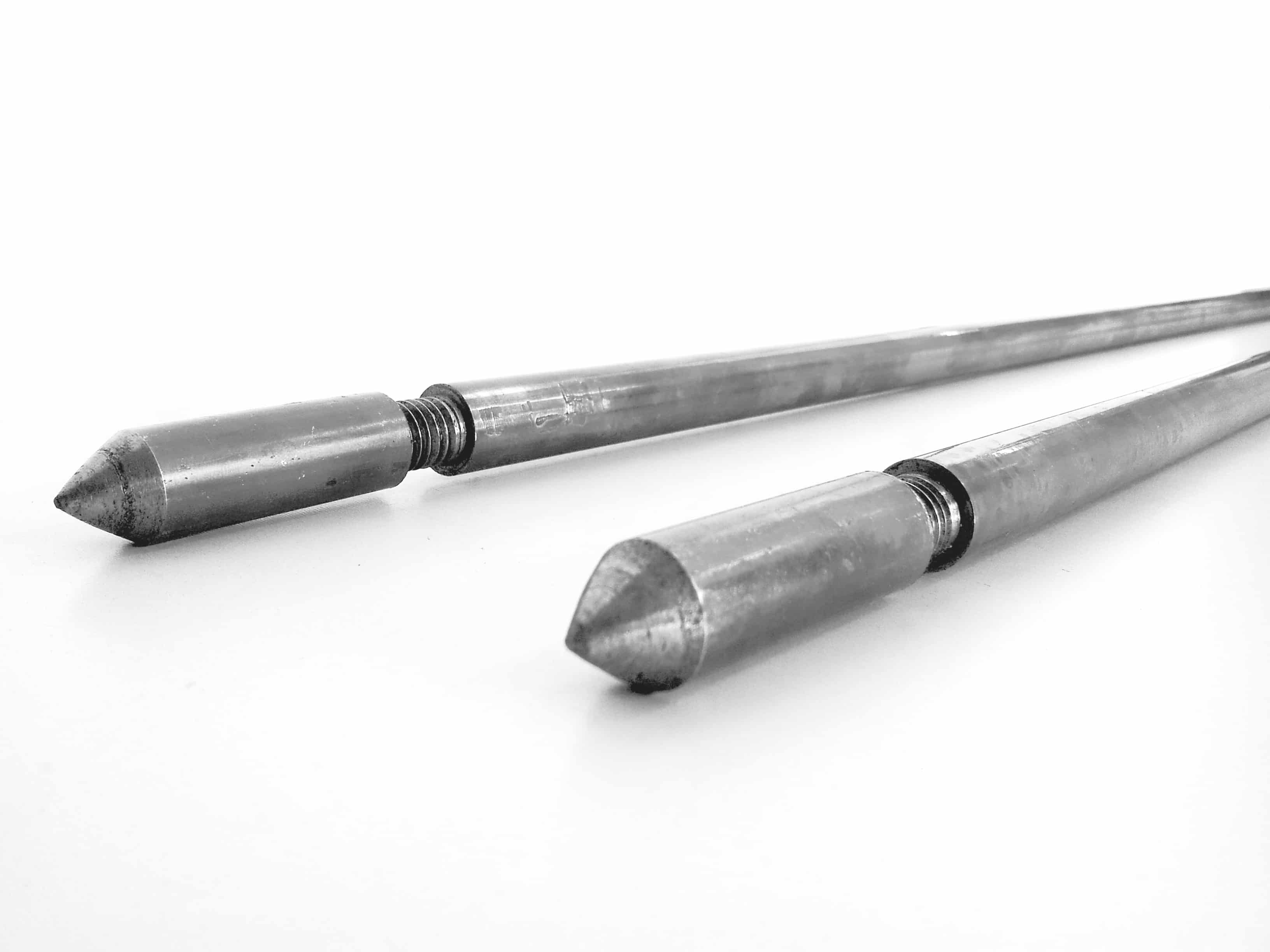

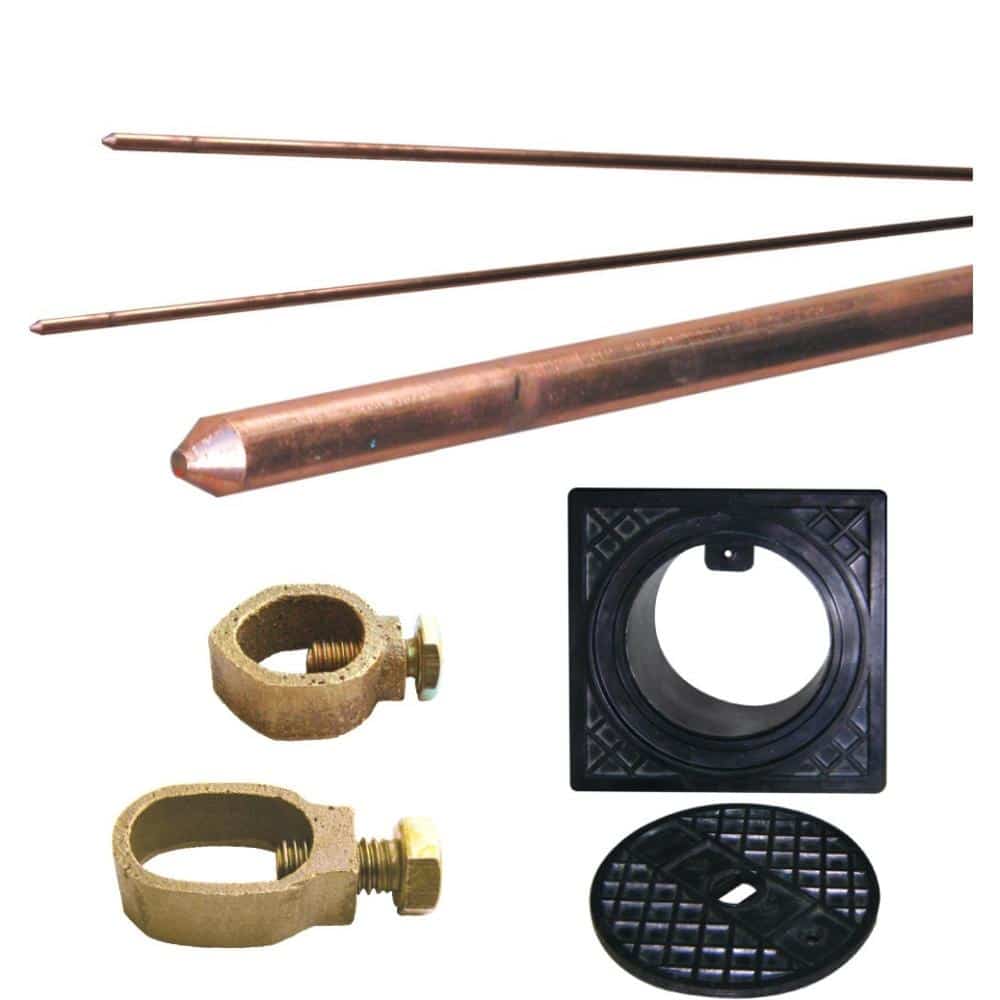

- Electrodos: Los Electrodos de una Toma a Tierra son las picas o jabalinas que son enterradas a el terreno para poder conducir y neutralizar los choques o bajones eléctricos hacia la tierra para evitar daños en el circuito eléctrico de la edificación, además de evitar daños a los usuarios de la misma.

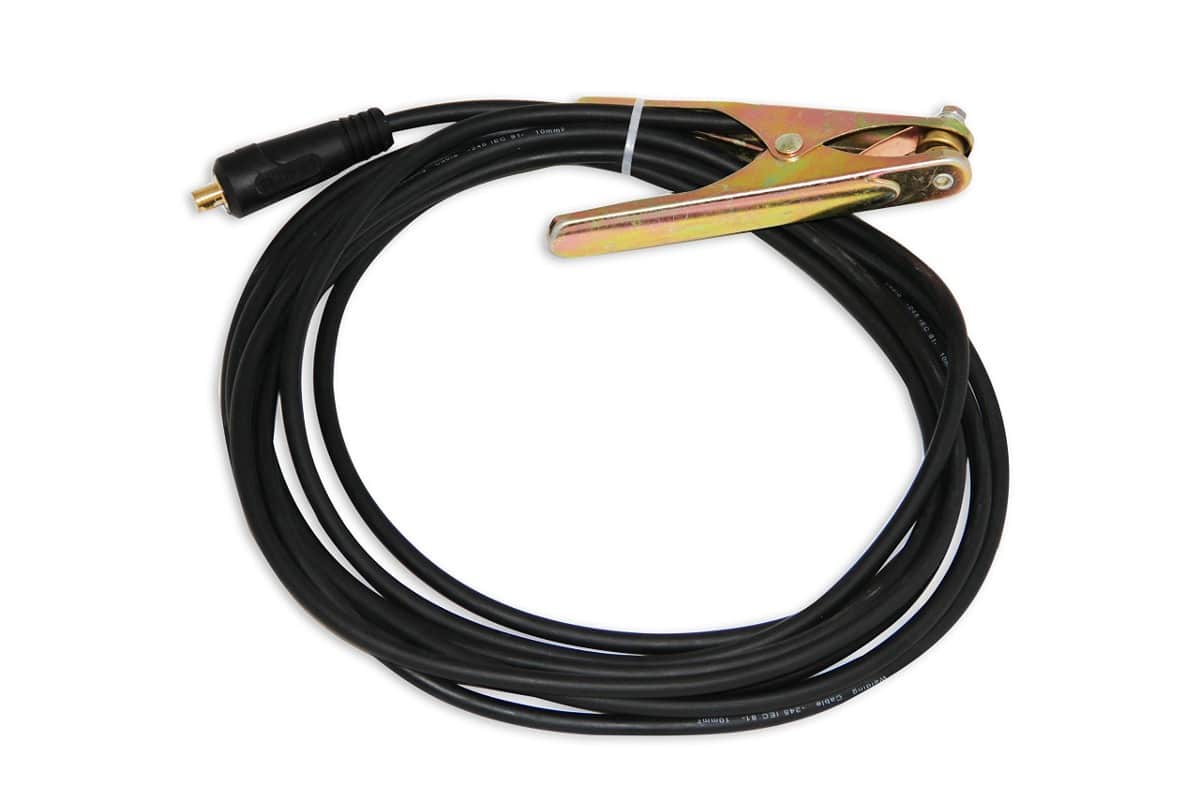

- Cableado de Enlace a Tierra: El presente consta de un cableado de alta tensión para conectar la jabalina o pico a tierra con el circuito eléctrico.
- Bornes: Es la conexión entre los enlaces y los dispositivos de protección y prevención contra choques o bajones de la electricidad.
- Conductores de Protección: Une de manera estructurada todas las partes de la Toma a Tierra protegiendo a la misma, como así mismo a el sistema eléctrico en conjunto para evitar que el mismo se vea afectado o dañado por flujos agresivos de el servicio de energía eléctrica.
Cableado de una Toma a Tierra
Las Puestas a Tierra para su conexión a cualquier circuito eléctrico necesitan de un cableado especial para evitar fallos o fugas de energía eléctrica que puedan ocasionar daños a todas las personas como al sistema eléctrico en sí, el cableado de las conexiones a tierra son cables que puedan soportar alta tensión eléctrica y con suficientes capas de protección, el mismo esta presente en varios colores principalmente en color negro, sin embargo el mismo es posible encontrarle en colores como el azul, marrón e incluso en colores como el verde y el amarillo.
En conexiones eléctrica es común verle en compañía de un cableado de color rojo capaz de manipular la energía eléctrica a diferencia de el que solo puede ser el medio de neutralización de dicha energía, es importante destacar que este cableado debe ser exclusivo para energía eléctrica igual e inferior a los 220 volteos, además si la conexión es superior a lo antes estipulado se corre con el riesgo de que el cable se queme por sobrecarga y dañando así todos los dispositivos, objetos o maquinarias conectados a el circuito eléctrico de la vivienda, de la misma manera se puede correr con la problemática de que toda la Toma a Tierra se dañe por la realización errónea de su implementación.
Tipos de Puesta a Tierra
Los tipos de Puesta a tierra dependen mucho de el enfoque se le estipule, dado que hay en existencia siete tipos de este sistema de protección contra choques eléctricos para evitar tanto daños en electrodomésticos, así mismo es importante mencionar que el instalar de manera eficiente, adecuada como bajo los reglamentos estándares de todas y cada una de la naciones del mundo se evitan daños a personas inocentes que sean usuarios de electrodomésticos y objetos que hagan uso continuo de una conexión a la energía eléctrica para funcionar.
Así mismo el colocar una conexión de una Puesta a Tierra a un circuito eléctrico es un requisito obligatorio para la construcción de viviendas, locales e edificios que abarquen todo tipo de instituciones empresariales como industriales, de la misma manera hay Puestas a Tierra encargadas de neutralizar energía eléctrica proveniente de medios atmosféricos y hasta es posible por medio de su uso convertir choques eléctricos de gran magnitud los cuales provengan de medios totalmente electrónicos. Los tipos de Puestas a Tierra se clasifican de la siguiente manera y estipulados en los parámetros a mencionar a continuación:
Puesta a Tierra para Sistemas Eléctricos
Este tipo de Puesta a Tierra tienen la cualidad de eliminar o neutralizar cualquier tipo de choque eléctrico que pueda ser considerado como un riesgo potencial e irreversible contra la salud y la vida de una persona o un grupo de personas, de la misma manera tiene la cualidad de proteger la edificación entera de choques eléctricos, fallos en el sistema eléctrico de la edificación y problemas relacionados con los flujos constantes de energía eléctrica.
De la misma manera este tipo de Puesta a Tierra no esta plenamente enfocado para conexiones eléctricas de alta tensión, si no todo lo contrario el presente esta enfocado para su conexión en circuitos eléctricos de baja tensión eléctrica, este tipo de Puesta a Tierra tiene la cualidad de necesitar una implementación efectiva y sin fallo alguno, dado a su nivel de cuidado que presenta gracia a su fragilidad y poca necesidad de utensilios para poder implementar el mismo.
El mismo es instalado no mayor a 60 Cm sobre el nivel del piso, además debe colocarse le una leyenda explicativa e indicativa de los componente de dicho sistema de protección con sus especificaciones con todo detalle, además dicha leyenda debe ser redactada con un lenguaje y gramática para su mayor entendimiento, además de debe ser en un lenguaje fluido y bien argumentado.
Puesta a Tierra para Señales Electrónicas
La presente es muy sencilla gracias a sus funciones las cuales están enfocadas en evitar la contaminación de las señales electrónicas que se encuentren en señales y modalidades distintas, esta modalidad también se le conoce como blindaje electrónico y para implementar a dicho sistema de protección es necesario usar conexiones neutras de tipo cero o también denominadas como conexiones de Puesta a Tierra capaces de neutralizar cualquier tipo de carga eléctrica.
Puesta a Tierra de Protección Electrónica
Este tipo de puesta a tierra es muy conocido para la protección de todo tipo de elementos tanto conductores como de semiconducción eléctrica sin que los mismos sufran daños por los flujos eléctricos que sean conducidos por los mismos, los picos de protección o también conocidos como jabalinas para Tomas a Tierra toman un puesto primordial entre los elementos de composición de una Puesta a Tierra en lo que se refiere al tipo de sistema de protección antes mencionado.
Su instalación es de forma totalmente remota a la vivienda, local o edificación donde se le implemente, el cableado de la puesta a tierra de protección electrónica se conecta también a una barra de cobre en el interior de la edificación la cual tiene un diámetro no mayor a los 2,60 metros sobre el nivel del suelo, así mismo debe contener cerca del lugar de implementación de dichos sistema de protección de conexiones eléctricas.
La energía eléctrica máxima que puede resistir y neutralizar el presente tipo de Puesta a Tierra es igual o menor a los Ohmns y no es recomendable el uso de químicos tanto para poder estabilizar o neutralizar una corriente eléctrica fuerte con este tipo de Puesta a Tierra implementada, como de la misma manera debe cumplir con los reglamentos estipulados por las naciones para la instalación de Puestas a Tierra en cualquiera de sus formatos existentes.
Puesta a Tierra de Protección Atmosférica
Este sistema de protección eléctrica es el más utilizado en edificaciones de gran tamaño capaz de reducir choques eléctricos causados por medios atmosféricos como son los rayos, los mismos son imprescindibles en edificios altos ya que al chocar un rayo con la edificación no se produzcan daños ni a los habitantes del mismo, como de la misma manera no se ocasionen daños materiales en la edificación, las jabalinas a tierra con las capacidades de neutralización de energía eléctrica de alto voltaje son colocadas y conectadas a mallas de contención de energía eléctrica, para que luego dicha energía sea transmitida de manera directa a dicha jabalina.
Por ultimo dicha energía es transmitida a la tierra del terreno de la edificación para su neutralización inmediata para evitar daños en la edificación como para las personas en muchos sentidos ya sean materiales o de salud, los electrodos utilizados para este tipo de Puesta a Tierra son de tipo copperweld con un cableado de pararrayos de clase 1 o clase de alta resistencia eléctrica el cual cuenta con 27 hilos diferentes de cobre.
Es importante mencionar que el presente no puede estar en las cercanías de los sistemas de tierra de fuerza y electrónica, dado que quedan totalmente neutralizados si los tres reciben al mismo tiempo la fuerza eléctrica del rayo que impacte el edificio donde los sistemas antes mencionados estén conectados, su resistencia eléctrica que tiene dicho tipo de Puesta a Tierra no debe ser sobrepasar los 10 Ohmns, solo en casos especiales es permitido el uso de químicos o electrodos de tipo delta en los sistemas de Puesta a Tierra Atmosféricos.
Puesta a Tierra Electrostática
Las Puestas a Tierra Electrostática tiene la función de neutralizar cargas eléctricas nocivas provenientes de dispositivos dieléctricos conectados a un circuito eléctrico, es posible su conexión a la combinación de todas y cada una de las partes metálicas y dieléctricas de dicha Puesta a Tierra de forma efectiva utilizando la energía neutra o de clase 0 que se encuentra en la tierra para poder llevar a cabo su implementación y el mismo debe ser cerrado como conectado a el circuito eléctrico que le corresponda.
Puesta a Tierra para Sistemas Eléctricos
La presente Puesta a Tierra se encuentra constantemente conectada a la tierra para poder intensificar su efectividad, la misma se encuentra en plena interacción con otros sistemas de Tomas a Tierra como es el sistema de Toma a Tierra atmosférica, y el mismo se activa en caso de que los otros sistemas de jerarquía superior tengan un fallo irreversible y el presente neutralice la energía eléctrica que los otros sistemas de Toma a Tierra no pudieron neutralizar.
Historia de las Puestas a Tierra
Desde el uso de los sistemas de telégrafo en el siglo XIX este tipo de métodos de neutralización de choques fuertes de energía eléctrica han existido, el mismo fue implementado por primera vez a manos de el científico alemán Carl August Steinheil declarando también que toda la capa terrestre contaba con propiedades para neutralizar cargas eléctricas, y que el uso de cables de retorno de información como de energía eléctrica implementados bajo el uso de la tecnología de telégrafo eran innecesarios y obsoletos.
Pero no es sino en el año 1861 con la implementación de el telégrafo transcontinental creado por la empresa Western Union Company, dicha creación fue en forma conjunta entre las sedes de Misuri y Califormia respectivamente en las localidades de Saint Joseph y Sacramento. Con dicha implementación se pudo verificar que el sistema de Puestas a Tierra poseían una problemática con terrenos áridos para poder realizar sus funciones, ya que los usuarios de dicho sistema debían humedecer las tierras para poder funcionar y poder tener capacidades de conducción como de neutralización de la energía eléctrica.
Pero no es hasta la creación de los sistemas de telefonía que conocemos en la actualidad que superaron a el telégrafo hasta su desuso total que fueron descubiertas maneras de estabilización de las Tomas a Tierra, así mismo dichos sistemas empezaron a contar con un cableado dual o doble para poder interactuar de forma efectiva con los choques eléctricos, para luego ser perfeccionados para la fabricación de los sistemas de Puestas a Tierra que conocemos en la actualidad que no solo interacción con las áreas de la electrónica, si no que también ya abarca el área automotriz, informática, empresarial, domestica e industrial.
Lineas de Alta tensión
Las Lineas de Alta Tensión son utilizadas para la regulación de la energía eléctrica entre el circuito eléctrico y la Toma a Tierra del mismo, el cableado a tierra necesario para las Tomas a Tierra con lineas de alta tensión conectadas en la parte superior de los conductores de energía eléctrica y sus conexiones a dicho elemento se encuentran transmitiendo en dicho conductor cargas eléctricas activas en todo momento, los conductores de la Linea de Alta Tensión también tiene la función de soporte de la Toma a Tierra como así mismo del circuito eléctrico en el que este conectado este ultimo.
El cableado de las Lineas de Alta Tensión para Puestas a Tierra cuentan con dos funciones pre establecidas para su uso, de la cual una de sus funciones es proteger a los usuarios de electrodomésticos conectados a la red eléctrica de su vivienda no sufran choques eléctricos de alta tensión, y su función secundaria consta de realizar las funciones de pararrayos en conjunto con los conductores eléctricos que le componen a dicha linea y a la Toma a Tierra.
Método Estándar de una Puesta a Tierra
Hay en existencia una normativa estándar internacional conocida bajo el código CEI 60364, la cual establece claves de dos caracteres alfabéticos para su denominación, las cuales son conocidas con las siglas IT, TT y TN, es importante mencionar que el primer carácter alfabético determina el tipo de conexión de el dispositivo o equipo electrodoméstico conectado a el circuito de alimentación de energía eléctrica, mientras que la segunda sigla con el otro carácter alfabético determina la conexión del dispositivo o equipo eléctrico a la Puesta a -tierra a implementar.
El carácter alfabético con la letra «T» en la determinación de la modalidad o método que le corresponde a la Toma a Tierra cuenta con dos significados con contextos y usos diferentes, y depende el mismo de como se le coloque en las siglas a utilizar para la creación del croquis de la conexión eléctrica en el que se le refleje, si la letra «T» es colocada al principio en el diagrama o croquis del sistema de circuito eléctrico de la edificación indica que la conexión que posee el dispositivo o equipo electrodoméstico a la fuente de energía eléctrica para el suministro de la misma y permitirle realizar sus funciones es de forma directa además de poseer conexión sin problema a la Puesta a Tierra.
Pero de lo contrario dicho carácter alfabético se encuentra al final se declara que la conexión del dispositivo a la Puesta a Tierra es propia y no necesitan de un sistema de este tipo de forma directa a el suministro de energía eléctrica, en el caso de el carácter alfabético correspondiente a la letra «I» solo se coloca al principio y la misma determina que el dispositivo o equipo electrodoméstico no posee ningún tipo de conexión a la Puesta a Tierra, como de la misma manera determinar que dicha conexión se encuentra realizada, pero la conexión presenta impedimentos para la realización de sus funciones.
Ya por ultimo en lo que respecta a el carácter alfabético que utiliza la letra «N» se utiliza solo al final de dicha clave, la misma representa que la conexión del dispositivo o equipo en cuestión es totalmente neutra desde su origen e implementación, y que así mismo posee una conexión directa e ininterrumpida a la Puesta a Tierra neutralizando todo tipo de cargas eléctricas perjudiciales para las personas que usen dichos dispositivos o equipos, como así mismo salvaguardar la integridad de los mismos.
Protección contra Contactos Indirectos
El uso de Tomas a Tierra es sumamente importante dado que sin ella un electrodoméstico termina siendo un objeto muy perjudicial para la salud de su usuario, de no poseer esta cualidad en su hogar y su electrodoméstico tenga una fisura en su chasis o en alguna parte conductora de energía eléctrica es posible que al simple contacto con dicho electrodomésticos causen choques eléctricos leves o muy perjudiciales a las personas causando daños a corto, mediano y largo plazo en la salud de la persona que toquen dicho objeto de energía eléctrica.
Las Tomas a Tierra y los protectores eléctricos son las opciones conjuntas de protección contra los choques de energía eléctrica necesarios para evitar accidentes que se puedan lamentar luego, por lo tanto el cableado con conexión a la Puesta a Tierra debe ser revisado y protegido con los elementos necesarios para dicha acción, de poseer cables en mal estado es recomendable verificar en que parte del cable esta dañado y determinar las posibles formas de reparación y sustitución del mismo.
El cableado eléctrico si se parte en alguna de sus secciones es recomendable sustituirlo por uno nuevo para evitar que los impulsos eléctricos que se transmiten por medio de el no saturen el resto del cable dañando el electrodoméstico y el cable en cuestión.
Por lo tanto se debe hacer revisiones periódicas al circuito eléctrico en general como al cableado que le compone de manera exhaustiva y detallada, así mismo la conexión a la Puesta a Tierra debe ser revisada cada cierta cantidad de tiempo para evitar daños.
Importancia de una Puesta a Tierra
Una Puesta a Tierra es sumamente importante no solamente por ser un requerimiento solicitado por las leyes en materia eléctrica como electrónica, si no también con el implementar dicha toma es posible prever accidentes que tengan como detonante a la energía eléctrica y en casos superiores salvar vidas humanas de choques dañinos de energía eléctrica, dado que los electrodomésticos al sufrir daños en sus chasis o capas de protección pueden transmitir energía eléctrica por dichas capas protectoras, ya que las mismas están fabricadas en aluminio o enchapado metálico los cuales poseen cualidades de conducción eléctrica.
Las Tomas a Tierra también son importantes ya que gracias a ellas en caso de que las conexiones eléctrica contengan en su composición un cable con una partición o el mismo se encuentre pelado como deshilachado quede neutralizado para evitar choques eléctricos dañinos para la salud humana o animal. También es de mención que con su implementación se benefician dispositivos o equipos productores como precursores de servicios y beneficios pra todo tipo de usuarios, como son las antenas parabólicas, los circuitos eléctricos internos de una vivienda entre otros servicios o beneficios.
Además su uso limita el impacto económico ocasionado por choques eléctricos a electrodomésticos causando un daño irreversible y no reparable en los mismos para su posterior sustitución, los dispositivos que necesitan de manera obligatoria para poder protegerlos de dichos daños son electrodomésticos tales como neveras, congeladores, lavadoras, secadoras de ropa y cualquier electrodomésticos que necesiten una conexión continua a el suministro de energía eléctrica para realizar sus funciones, de la misma manera el uso de Tomas a Tierra es necesario su uso para proteger dispositivos informáticos como computadores y servidores de redes informáticas de información.
Interesado en conocer sobre los riesgos conocidos por no colocar una Toma a Tierra en circuito eléctrico o por otros descuidos con la energía eléctrica y tomar sus precauciones, pues le invitamos a pasarse a leer, disfrutar nuestro artículo: Riesgos eléctricos.
