Descubre aquí todos y cada uno de los diferentes tipos de cables que existen, en este artículo conocerás todo sobre sus funciones y mucho más!.
¿Qué es un Cable Eléctrico?
Un cable es uno conductor o conjunto de conductores eléctrico, mayormente fabricado en cobre entre otros materiales metálicos con capacidades de conducción eléctrica e impulsos eléctricos, los mismos están recubiertos con un material aislante capaz de evitar la fuga de dicha energía, como también dicho material que recubre el cable lo protege ante daños ocasionados por agentes ambientales, por el hecho de estar fabricados en materiales metálicos son un producto sensible a el agua y cualquier material capaz de causar oxidación de su fibras o ocasionar que los mismos se le neutralice su capacidad de conductividad eléctrica.
Los cables varían según sus funciones dado que los mismos poseen diferentes niveles de voltajes para una función especifica, de la misma manera por la cantidad de hilos de cobre que posea se determina su nombre y tipo, en términos técnicos a los cables con un solo conductor o hilo de cobre se les nombra con el seudónimo «Hilo» dado a su simpleza y sencillez en su composición, mientras que a los cables con dos o más hilos de cobres o conductores eléctricos se les denomina «Cable» por su composición rígida y mejor estructurada, también es de mención que los tipos de cables y conectores varían según su estructura y función.
Es de mención que el material por excelencia para la fabricación de todo tipo de cableado es el cobre por sus bajos costos como también su alto nivel de accesibilidad, sin embargo materiales metálicos como el oro y el acero tienen mejores capacidades de conductividad eléctrica que el antes mencionado, pero los mismos sus costos son superiores a los de el cobre, además este ultimo para la fabricación de los cables se utiliza en su 99.99% de pureza para su mejor captación de la energía eléctrica como también de las ondas eléctricas.
Partes de un Cable
Un cable esta compuesto por un conjunto de componentes especiales para la buena transición y recepción de la energía eléctrica como también de las ondas eléctricas, cada parte en cuestión tiene una función y capacidad especifica, los cuales son:
Conductor
Los Conductores como su nombre lo indica están encargados de conducir la energía eléctrica, como también las ondas eléctricas para la realización de la acción para la que esta diseñado el cableado, ya sea para la transmisión de información o la alimentación de energía eléctrica para una maquina o dispositivo.
Es de mención que el material para la fabricación de el conductor debe ser de bajo costo y de fácil manipulación, tales como el cobre y el aluminio, y dichos materiales según la función que va a cumplir el cableado a de ser de alto nivel de rigidez o totalmente flexible.
Aislante
Este componente es importante para un cable, dado que el mismo evita fugas de energía eléctricas capaces de perjudicar un dispositivo o maquina, como de la misma manera a otro conjunto de cables, así mismo el aislante esta fabricado de un material sin capacidades de conductividad eléctrica, el material resaltante para la realización de el aislante o aislamiento de un cable es el plástico
Pantalla o Capa de Relleno
El enfoque de este componente es mantener el cableado con una forma redonda y totalmente estética ya que los conductores como también el aislante no poseen un forma acorde para su presentación, de la misma manera cumple la función de separador para que ningún hilo de el cable se toquen entre ellos polarizando el cable entero causando cortos circuitos e incluso que el mismo se neutralice y deje de funcionar.
Armadura
La armadura es la capa metálica que recubre le relleno y esta antes de la cubierta protectora de el cableado, la misma sirve para la protección de el cable y así mismo que el cable conserve su estructura y forma.
Cubierta
La cubierta a pesar de ser la ultima parte de un cableado, es así mismo una de las partes mas importantes de un cable después de el conductor y el aislante, dado que dicha parte esta encargada de proteger el cable de todo agente oxidante como de la misma manera proteger el cableado de productos químicos o naturales que puedan neutralizar el cable o ocasionarle un corto circuito, tales como el agua e incluso el polvo, el mismo esta fabricado en plástico de alta densidad y grosor para su mayor efectividad, es de mención que el mismo permite la manipulación de el cable y así todo aquel que lo manipule no sea lastimado por la energía eléctrica o por las ondas eléctricas.
Tipos de Cables Eléctricos
Los tipos de cables eléctricos y su uso varían según la cantidad de conductores que poseen, como de la misma manera de su flexibilidad, conductividad y forma. Los tipos de cables eléctricos más conocidos son los siguientes:
Cable Unipolar
Dicho cable solo posee un solo hilo o conductor eléctrico, el mismo es uno de los más simples entre los tipos de cables y posee una capacidad reducida, son utilizados para conexiones simples y poco estructuradas, entre los tipos de cables y conectores que los mismos utilizan el antes mencionado es uno de los que posee mucha simpleza en cada uno de sus componentes como su estructuración, entre sus usos esta el ser parte de los componentes de un encendedor de bolsillo.

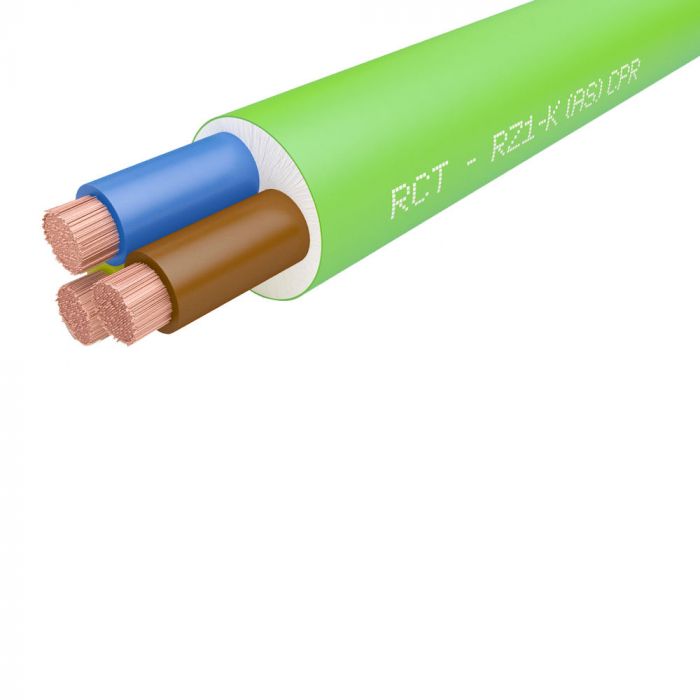

Cable Multipolar
A diferencia de el anterior este posee más conductores, aislantes y el mismo posee una mejor capacidad de conductividad de energía eléctrica.
Cable Flexible
El mismo es capaz de deformarse por medio de su manipulación, esta compuesto por hilos o conductores finos y endebles para su mejor manipulación y maniobrabilidad.
Cable Rígido
Es el más utilizado para la creación de cables de alta tensión dado que el mismo esta compuesto por un numero grande de conductores o hilos eléctricos para la transmisión de altas cantidades de impulsos eléctricos e incluso están diseñados para el flujo constante e ininterrumpido de energía eléctrica.
Cable Coaxial
El Cable Coaxial esta fabricado mayormente para su uso en las telecomunicaciones, el mismo esta compuesto por un núcleo de cobre con un dieléctrico que tiene la función de aislante, como así mismo posee un tejido realizado en cobre al rededor de la capa de aislamiento y la capa protectora exterior es de un grosor medio para su mejor manipulación y durabilidad. Entre los tipos de Cables Coaxiales son de de mención y relevancia los RG-59 usados para la transmisión de banda ancha y los RG-58/U.
Cable Trenzado
Este tipo de cable esta compuesto por pares de hilos de cobre, que como bien menciona su nombre están entrelazados en forma de trenza, y de la misma manera el aislante eléctrico de dicho cable se encuentra trenzado alrededor de los hilos de cobre.
Cable de Acero
Los cables de Acero son un conjunto de alambres fabricados en acero, los mismo no poseen recubrimientos ni aislantes, de la misma manera su composición puede ser tanto entrelazada o por capas, son de alta densidad y grosor, como de la misma manera son utilizados para altas tensiones de energía eléctrica. Entre los tipos de cables de acero el de más alto renombre es el cable de acero en espirales el cual es utilizado en el sector automotriz para la conexión entre el mando y los frenos de un vehículo.
Cable de Bujía
Este es otro tipo de cableado muy utilizado en el mundo automotriz además de el de acero, este mismo esta encargado de la transmisión de la energía eléctrica de altas tensiones de la bujía a las bobinas de un automóvil, dicho cableado es parte de el sistema de encendido de un vehículo automotor, el mismo también esta presente en motocicletas y cualquier otro tipo de vehículo. Entre los tipos de cables de bujía están los cables que poseen un núcleo de cobre para la obtención efectiva de los impulsos eléctricos y dicho cobre se encuentra en estado galvanizado para que el dicho cable conduzca la energía eléctrica hacia su destino de manera efectiva y sin interrupciones.
Cable de Alta Tensión
Los Cables de Alta Tensión son unos de los tipos de cables para instalaciones eléctricas dado a su manipulación de energía eléctrica de alta tensión para surtir de la misma a edificaciones o equipos que requieran cantidades altas de energía eléctrica para su función, dichos cables son muy resistente dado su alta densidad y grosor para aguantar el contacto con el medio ambiente. Entre los tipos de Cables de Alta Tensión de gran renombre están los cables de alimentación eléctrica para maquinaria en especiales medicas como tomógrafos y rayos X.
Cable de Red
Este tipo de cable esta encargado de la transición fluida e ininterrumpida de información entre computadores, es uno de los tipos de cables de computadora más importantes en cuestión de comunicación e intercambio de información, los mismo son muy utilizados en redes informáticas y para la construcción e implementación de topologías de redes de información. Los tipos de cables para redes más importantes y resaltantes son los cables RJ45 para la conexión de redes, como de la misma manera permitir a dispositivos informáticos el acceso a servicios de Internet bajo los parámetros Ethernet.
Cable Telefónico
El Cable Telefónico es utilizado para redes de telefonía, por lo general entre los tipos de cables telefónicos el más usado es el RJ-11, el mismo cuenta con seis posiciones o modalidades de conexión tres de carga neutros y tres de carga positiva positivos por cada polo de el cable, como de la misma manera cuenta con dos conectores, es de importante mencionar que cada polo de el cable no hace de uso de una posición ya sea positivo o negativa.

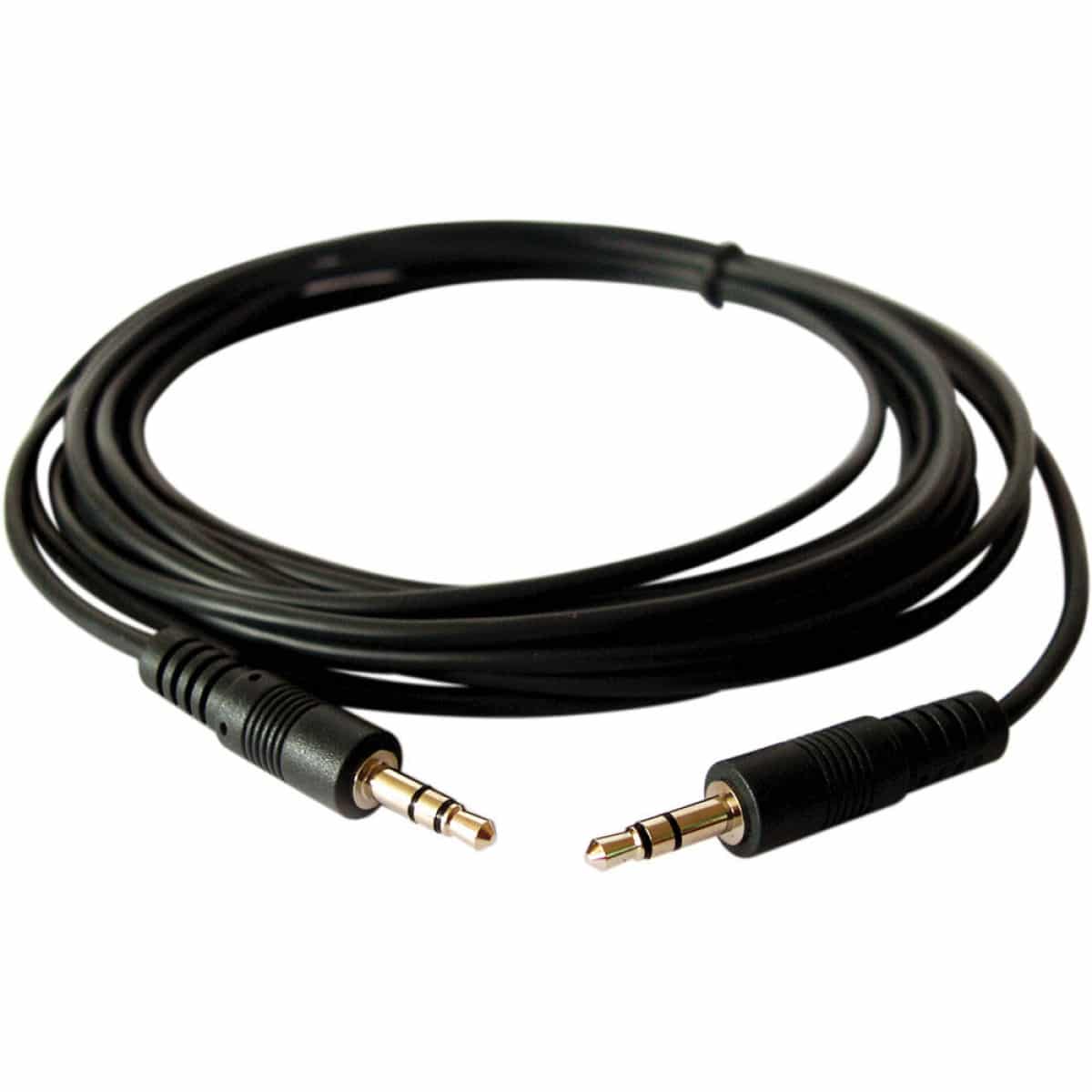

Cable de Audio
Son cables capacitados para la transmisión de sonidos hacia dispositivos de emanación de dicha onda sonara, los tipos de cables para audio varían entre los digitales como analógicos, pero dichos cables se diferencian por la manera que transmiten la información en formato de audio, en el caso de los digitales transmiten dicha información por medio de código binario digital y los analógicos por medio de impulsos eléctricos.
Interesado en conocer más sobre tipos de cableados le invitamos a ver nuestro artículo: Características del Cable UTP.
Función de los colores en los cables
El color en los cableados eléctricos es sumamente fundamental, dado que con el mismo es posible identificar la función de dicho material, ya sea para carga positiva, negativa o tierra e incluso de carga neutra. Los colores en los cables son muchos por el hecho que por reglamentaciones de cada país o bajo normativas internacionales puede variar.La identificación de un cableado por el uso de colores es de gran ayuda para todo aquel practicante de las labores eléctricas, tales como electricistas, ingenieros eléctricos entre otros profesionales en el área eléctrica.
Es de mención que el cableado de fase o de carga positiva presenta colores marrón, negro, gris, azul, rojo y en ocasiones en el color negro, por lo general estos tipos de cables poseen un color rojo para identificar la función de conductividad eléctrica y señalar que el mismo es el que tiene la capacidad de transmitir la energía eléctrica o las ondas eléctricas hacia un dispositivo, estructura o maquina.
Los cables de carga neutra poseen los colores azules en cualquiera de sus tonalidades, blanco, e incluso en ocasiones en color marrón, este cable esta encargado de poseer la carga negativa y manipular las mismas, y así el cableado con carga la positiva no posea problema alguno en la transmisión de información, energía eléctrica y ondas electrificas.
Ya por ultimo el cableado tierra o de protección se le identifica con los colores verde y amarillo, e inclusive con la combinación de ambos, ya sea amarillo con rayas verdes y viceversa. El antes mencionado tiene la función de evitar que los cables con cargas positivas como negativas no se polaricen entre si dejándolos totalmente neutros y sin capacidad de transmitir información, energía eléctrica y ondas eléctricas.
Un ejemplo notable en la reglamentación de los colores en el cableado eléctrico es la metodología de colores en cables utilizados por la República Popular de China, los colores en el cableado positivo o de fase es de negro, marrón e incluso de color gris, los de carga neutra o negativa son de color azul y los de tierra o protección son de color verde con amarillo, tanto amarillo con rayas verdes como todo lo contrario.
Es muy importante mencionar que hay aparatos, dispositivos o maquinarias que en su manufacturación no se le realiza la implementación de los modelos estándar de identificación de cableado por colores establecidos por cada nación o unión de naciones, de lo contrario poseen su propia identificación de colores establecidos para dicho objeto eléctrico o edificación, para saber la función de los cables de dichos dispositivos bajo los colores que se les estableció en los mismos por la empresa que los fabrico es posible por medio de el uso de manuales en el caso de dispositivos o maquinarias,
Ya en lo que edificaciones se refiere esta información es totalmente visible por medio de el plano de conexiones eléctricas de una edificación, en el mismo se establece de manera detallada todas y cada una de las especificaciones que posee el cableado eléctrico, como fue montado y que colores posee para ser identificado de manera inmediata y oportuna.
Marcado o designación de los cables eléctricos
Los fabricantes de cables eléctricos en cualquiera de su presentaciones realizan en los mismos una marca para de la designación de el tipo de cable que son, como también para identificar que tipo de tensión
pueden manipular ya sea baja, media o alta tensión. Dicha marca esta compuesta por números y letras la determinación eficaz de el tipo y función de el cableado eléctrico en cuestión.
El mismo le es colocado en todo el diámetro de el cableado su nombre comercial el cual es el antes mencionado, de la misma muestra la letra que indica la normativa que cumple el cable antes mencionado ya sean establecidas por una nación o hayan sido establecidos por la comunidad internacional en el área eléctrica, un ejemplo es que un cableado en cuestión posee la letra «H» y la combinación de letras «ES».
La letra «H» significa el cable fue realizado bajo reglamentaciones armonizadas establecidas de manera estándar internacionalmente y la combinación de letras «ES» establecen que dicho cable cumple la reglamentación establecida por la nación española para su uso y aplicación.
Así mismo en el cableado se menciona el tipo de tensión mínima, media y máxima que soporta el cableado en cuestión y la misma es designada por medio de un código, en el caso un cable de ejemplo posee un voltaje mínimo establecido por el código 100/100 V el cual estipula que el voltaje mínimo que soporta es de 100 voltios eléctricos, un voltaje medio para dicho cableado es basado bajo el código 300/300 V y 300/500 V para estipular que el voltaje medio que el cable esta capacitado a soportar oscila entre los 300 voltios y los 500 voltios eléctricos.
Por ultimo el voltaje máximo que el cable a ejemplificar posee el código 450/750 V y el mismo destaca que el cable eléctrico a ejemplo su capacidad máxima de soporte de volteos eléctricos tiene una oscilación entre los 450 volteos y los 750 volteos eléctricos.
Seguido a eso es colocada la letra o combinación de letras encargadas de estipular el tipo de recubrimiento de protección o aislamiento que posee el cableado eléctrico.
Los materiales de los aislamientos pueden variar dado a la gran infinidad de cables eléctricos que poseen dicho compuesto de protección, entre los cuales se pueden mencionar los materiales de aislamiento de clasificación «B» fabricado en goma de etileno-propileno, los clasificación «S» realizados a base de silicona, los que son de clasificación «R» realizados a base de goma totalmente natural y los «Z1» fabricados a base de una mezcla especial termoplástica la cual posee un nivel bajo de capacidad de emanación de gases con funciones corrosivas y humos dañinos para el ambiente como para todo ser viviente.
El cable en cuestiona para ser usado de ejemplo posee en su diámetro es la combinación de letras «Z1» cuya estructuración fue estipulada anteriormente, de la misma manera se estipula en dicho diámetro el tipo de revestimiento metálico que posee el cableado que puede variar tanto por el material que su utiliza para su fabricación hasta su composición, en el caso de nuestro ejemplo el mismo fue fabricado sin esta sección, ya que el mismo no hace de uso de el mismo por su capacidad excelente de soporte y retención de energía eléctrica.
Los materiales de la cubierta exterior de un cableado también posee una clasificación colocada en el cableado, dicha composición puede variar entre una letra o la combinación de letras, como también bajo una composición alfanumérica, entre las cuales la de más renombres son las que poseen la clasificación «J» fabricada por medio de un trenzado de cableados de fibra de vidrio y los N8 que están realizado a base de un ploricloropreno especial con resistencias a el agua, el mismo es utilizados para el recubrimiento de cables eléctricos submarinos.
De la misma manera en el código o marca de identificación de el cableado muestra un guión seguido de una letra encargado de la especificación de el tipo de flexibilidad que posee el cableado eléctrico en cuestión, dicha combinación estipula si el cableado es totalmente flexible o de lo contrario si el mismo es muy rígido, entre las combinaciones las más usadas son los cableados con la combinación -D la cual es para denominar que un cable para soldar es flexible para su cómoda manipulación y los cableados -U el cual es sumamente rígido, el mismo posee una sola sección totalmente circular y solo posee un solo alambre de cobre.
Un ejemplo de esta combinación es ES1201Z1-E, lo que estipula que el mismo es un cable de gran flexibilidad capacitada para su uso e instalación en maquinas enfocadas para poder realizar procesos de soldado de materiales metalúrgicos, tales como el estaño o el cobre.
Por la parte posterior de el cable se le realiza el marcado de el tipo de seguridad que posee el cableado eléctrico y su resistencia a ciertos productos químicos o naturales, la misma es realizada bajo el uso de una letra o la combinación de letras e incluso es posible la combinación de las mismas con símbolos especiales como el «+», lo de mención son los de clase «S», los cuales en caso de incendios no producen combustión para la creación de llamas y el mismo esta fabricado libre de productos halogenos como el flúor, el bromo y el ástato.
Otro a mencionar son los de clase «AS+» resistentes en su totalidad a las llamas producidas por el fuego, y los cables bajo esta clasificación de seguridad son totalmente funcionales durante y después de un incendio, y las acciones que realiza el cableado pueden ser ejecutadas a pesar de que el cableado haya sido dañado superficialmente por el fuego.
Así mismo muestra el grosor y el diámetro que el mismo presenta, entre estas medidas es colocado un marcado utilizado para la denominación de el numero de conductores que posee el cableado a utilizar, entre las cuales esta la letra «N» encargada de denominar el numero de conectores que posee el cableado, la letra «X» para determinar que el cable no posee conductores y la letra «G» que sustituye a la «X» en el caso de poseer conectores eléctricos, un ejemplo posible es la combinación 2,2 X 1,2 mm².
Y por ultimo a un cableado se le realiza un marcado especial el cual esta encargado de la denominación de la normativa en la cual esta estipulado el uso de el cable en cuestión, entre los cuales esta el código «HAR», el mismo muestra que el cableado bajo este tipo de certificación cumple con los parámetros exigidos por el Acuerdo común para la certificación de cables harmonizados o también conocida como «AENOR» .
Así mismo dicha marca es la más común en cableados aislados, en el mercado internacional hay una gran variedad de cableados y dependiendo de el país el cual sea el fabricante esta marca puede cambiar, entre las normativas más resaltantes que debe cumplir un cableado es la normativa «IRAM» la cual esta enfocada como la «AENOR» para los cableados armonizados pero la presente es obligatorio su cumplimiento a el nivel internacional a diferencia de la anterior que solo es posible su aplicación en el reino unido y en toda la unión europea.
Tamaño de los Cables Conductores
Los cables conductores posee un tamaño estipulado por el tamaño de la sección de el alambre principal de conducción de energía eléctrica, la sección de el cableado debe ser de buen tamaño no muy reducido para que el mismo pueda transmitir de manera equitativa la energía eléctrica, de la misma manera al poseer una sección lo suficientemente grande estipulado por los reglamentos de regulación estándar internanacional o de cualquier nación, el tamaño estándar de la sección de un cableado es de 2,5 mm² para usos generales, si un cableado posee una sección de un tamaño mínimo corre con la consecuencia de generar un corto circuito y quemarse.
Es sumamente importante el medir la resistencia eléctricos de todo cableado, dado que si la resistencia es muy fuerte y notoria, se puede evidenciar un caso de caídas de la fluidez de transporte de la energía eléctrica, es importante que los conductores eléctricos posean una longitud optima para tener una resistencia estable, porque de lo contrario una cable de menor tamaño tiene un nivel de resistencia bajo.
