Interruptor Magnetotermico: características y función

En la actualidad existen una gran cantidad de instalaciones eléctricas y con las fluctuaciones  de la corriente eléctrica tiene la posibilidad de proporcionar daños a los equipos eléctricos conectados, dando la razón a las constructoras de la integración y del empleo del interruptor magnetotermico para garantizar su protección y seguridad de los equipos;  por ello en este artículo se explica la función y características del interruptor magnetotermico.

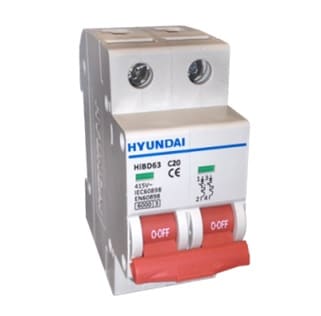

Interruptor Magnetotermico 1

El interruptor magnetotermico.

Es un dispositivo que tiene la capacidad de proporcionar protección a los equipos y a los circuitos eléctricos suspendiendo el paso de la corriente eléctrica contra posibles cortocircuitos y sobrecargas, también protege a los usuarios que emplean los equipos

Este aparato de pequeñas dimensiones es la sustitución de los fusibles, se encarga de combinar dos efectos, los cuales son el magnetismo y el calor, gracias a estos efectos se puede interrumpir la corriente eléctrica de cualquier tipo de  circuito eléctrico, esto sucede solo cuando se detectan valores mayores a ciertos límites de corriente  y también puede suceder por una alta cantidad de corriente eléctrica que recibe en un instante y por golpes de tensión debido a un mal servicio de la red eléctrica.

A diferencia de los fusibles el interruptor magnetotermico presenta  la ventaja de que no se tiene la necesidad de reponerlos al recibir una sobrecarga o un posible cortocircuito, por lo que solo se debe de reamar y conectar nuevamente el circuito. Por su funcionamiento este tipo de aparatos están constituidos por dos partes un electroimán y una lámina bimetálica, conectadas en serie y donde se permite la circulación de la corriente que va hacia la carga.

Si deseas mejorar la comunicación y el manejo de información de tu empresas entonces se recomienda ver el  articulo de Sistemas de Información en las Empresas donde se explica que son y sus principales características

Características del Interruptor Magnetotérmico

El magnetotérmico es el protege los circuitos eléctricos frente a sobrecargas  por su efecto térmico y cortocircuitos  por su efecto magnético, pero esto no son las únicas características que presenta, a continuación se presenta una serie de funcionamiento y detalles que se debe de tomar  en cuenta:

  • Son interruptores automáticos que se encarga de abrir el circuito.
  • Interrumpen la corriente eléctrica cuando ha sobrepasado el límite del consumo eléctrico establecido y por sobretensiones.
  • Generalmente es utilizado en una instalación industrial, una instalación del sector terciario o de vivienda.
  • Establece , soporta y suprime corrientes eléctricas en condiciones normales.
  • Se utiliza para maniobra y protección.
  • Utilizan dos sistemas para medir la tensión que circula en el circuito, que son el magnético y el térmico
  • La corriente circula mediante un bobinado interno el cual genera un campo magnético cumpliendo uno de los principios básicos de la electricidad.
  • Formado por una lámina bimetálica y una bobina.
  • Cuando en el circuito interno de un interruptor magnetotermico se circula una corriente con una intensidad que excede al valor nominal del magnetotermico se activa la protección por el efecto magnético.
  • La protección magnética se genera usualmente cuando ocurre un cortocircuito del dispositivo y pasa el interruptor magnetotermico en modo apagado.
  • Se basa en la dilatación de un metal por el calor y en las fuerzas de atracción que generan los campos magnéticos.
  • El tiempo de respuesta del interruptor magnetotermico depende y varía según su tipo de curva que generalmente son curva B, curva C o curva D.
  • Depende de las necesidades del circuito.
  • Al aumentar la intensidad de la corriente, aumenta la intensidad del campo magnético,
  • Posee un elevado poder de corte que da la posibilidad de desconectar automáticamente corrientes de sobrecarga o cortocircuito antes de que se generen cualquier efectos que pueda ser graves y dañinos.
  • Cumple la función de un fusible en un circuito eléctrico que se encuentra integrado a la red eléctrica
  • Evita que continúe pasando corriente y así protege los componentes conectados al circuito.
  • Para el caso en el que se produce una sobrecarga y genera la apertura de los contactos de las láminas bimetálicas es un efecto térmico ya que se produce por el calor.

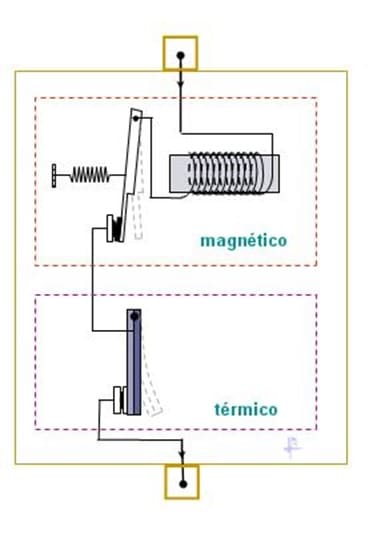

  • Su funcionamiento se basa en un elemento térmico y en un elemento magnético
  • Al aumentar la intensidad de la corriente, el metal del circuito eléctrico se inicia a disipar calor y a dilatarse produciendo la apertura del circuito.
  • Cuando el campo magnético es lo necesariamente grande para tener la capacidad de atraer todo el núcleo, es decir, una corriente eléctrica que este en exceso se produce el corte del circuito.
  • Para restablecer el paso de energía debe eliminarse o suprimirse la posible causa que generó el exceso de corriente
  • Cuenta con un sistema de enclavamiento mecánico que impide la reconexión automática del dispositivo.
  • En algunos interruptores después de cerrar el circuito puede reamarse de forma automática gracias a la integración de un servomotor que se encarga de realizar la función de poder reamarse después de haber transcurrido un intervalo de tiempo
  • Incluso hay tipos que tiene la capacidad de poder rearmarse a distancia, estos son muy comunes y muy utilizados en las grandes industrias para rearmarlo desde la sala de control.

 Magnetotermicos

Los magnetotermicos cuentan con ciertas características que le permite ejecutar sus diversas funciones

1. Tensión Nominal (Vn):

  • Es la tensión continua de trabajo.
  • uso del PIA.
  • Por ejemplo 230V, 400V, entre otros.
  • Corresponde con la resistencia y potencia nominal.

2. Intensidad Nominal (In):

  • Es el valor de intensidad continua necesaria para abrir el circuito el magnetotérmico por su protección térmica.
  • Corresponde a la intensidad en condiciones normales de funcionamiento.
  • Utilizada para clasificar la intensidad en el mercado.
  • Debe ser igual o lo más similar a la intensidad nominal del circuito obtenida por la suma de las potencias de todos los receptores que se conectarán al circuito.
  • Puede ser regulables
  • También se puede definir como la intensidad que no se debe de superar en funcionamiento normal
  • La intensidad Nominal normalizadas y más usadas son: 1A, 2A, 3A, 5A, 6A, 10A, 15A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80ª, entre otros.
  • Suelen fabricarse para intensidades entre 5 y 125 amperios para instalaciones domésticas
  • Valor máximo de corriente que el interruptor magnetotermico puede soportar de manera permanente.
  • Cumple las normas conforme a la norma UNE-EN 60947-2.
  • En las industrias se puede encontrar valores igual o superiores de 1000 A.
  • No puede estar por encima de la intensidad que soporta el cable de éste circuito que se está protegiendo, la cual está limitada directamente por la sección del cable.
  • Tampoco se debe superar en exceso la intensidad de funcionamiento del aparato en cuestión del que se está protegiendo
  • Se puede encontrar Magnetotérmico de 10 Amperios o menos que es un Cable de 2,5 mm2,Magnetotermico que es un Cable de 4mm2, Magnetotérmico de 20 y 25 amperios que es un Cable de 6mm2, Magnetotérmico de 32 y 40 Amperios que es un Cable de 10mm2.
  • Corresponde con la resistencia y potencia nominal.

 3. Poder de Corte (PdC):

  • Es la máxima intensidad que el interruptor magnetotermico puede cortar la corriente eléctrica.
  • Tiene la capacidad de cortar la intensidad de cortocircuito que se pueda producir en el punto donde está conectado..
  • Es la capacidad de corte en cuanto intensidad del magnetotérmico empleado.
  • Varía dependiendo de las características de potencia y físicas de la instalación eléctrica.
  • Su poder de corte es superior a los 4500 A.
  • Tiene la capacidad de abrir el circuito e impedir el paso de la corriente de cortocircuito.
  • Los PdC más normales son los de 6KA que es igual a 6000 A.
  • Al tener un valor menor a la corriente del cortocircuito generado la corriente puede pasar por los contactos del magnetotérico.
  • Si se tiene un menor poder de corte se aumenta el riesgo de no contar con la protección en la instalación
  • Depende de las características de la red eléctrica que lo alimenta.
  • Sigue la normativa que este atendiendo el magnetotérmico

 4. Número de Polos:

  • Es el número de cables que necesita para corta La corriente eléctrica.
  • Se define como el número de cables o fases que se puede conectar.
  • Da la opción de proteger un circuito que consta de una fase neutra
  • En el mercado se puede encontrar magnetotermicos de dos polos, magnetotermicos de tres polos, magnetotermicos de cuatro polos, magnetotermicos de polo neutro y magnetotermicos de un solo polo.
  • Si solo se tiene que proteger una fase, se tiene que elegir el magnetotermicos de un solo polo.
  • Evalúa y mide la corriente que está pasando por cada fase.
  • Al detectar una alteración en una de ellas, ya sea por cortocircuito o sobrecarga, saltará y pasará a off dejando abiertos todas las fases o cables que pasan por el interruptor magnetotermico.
  • También se dispone de los magnetotérmico de 3P+N
  • Los diferentes tipos en el mercado son:

a) Bipolar:

  • Puede cortar 2 polos
  • Mide y evalúa el circuito
  • Da la opción de proteger un circuito que consta 2 cables
  • Un ejemplo puede ser en corriente alterna (CA) cortaría la fase y el neutro

b) Tripolar:

  • Puede cortar las 3 fases.
  • Da la opción de proteger un circuito que consta 3 cables
  • Es trifásica
  • Da la opción de medir y evaluar el circuito
  • Son ligeramente económicos en comparación con otros tipos

c) Tetrapolar:

  • Es trifásica
  • Puede cortar las 3 fases y el neutro.
  • Su funcionamiento es muy similar a los anteriores con la única diferencia de tener un circuito o polo más para poder proteger la integridad de las líneas del circuito.
  • Mide y evalúa el circuito
  • El neutro no lleva carga
  • Se recomienda no tocar los hilos del neutro si el circuito está cerrado.
  • Generalmente son muy económicos en el mercado

d) Omnipolar:

  • Puede cortar todos los cables del circuito
  • Se encarga de medir y evaluar el circuito

5. Magnetos de corriente continua (cc) o de corriente alterna (ca):

  • En el mercado existe diversos tipos de interruptor magnetotermico ya sea de corriente continua o de corriente alterna
  • Dependen de las instalaciones para su uso
  • Tanto los tipos de corriente continua como los de corriente alterna cumplen la misma función y propósito

Si deseas conocer sobre la electrónica digital, entonces se recomienda ver el articulo de Conoce los principios básicos de la Electrónica Digital, donde se muestra su historia, su definición y su clasificación

¿Cómo Elegir el Interruptor Magnetotérmico?

Al tener una instalación eléctrica se debe poseer un interruptor magnetotermico, por ello a continuación se debe tener en cuenta y en consideración  para una instalación o circuito concreto:

  • La Intensidad nominal del magnetotérmico debe ser igual o un poco superior a la Intensidad nominal del circuito que protege.
  • La tensión nominal del magnetotérmico debe ser igual que la del circuito que se encarga de proteger.
  • Generalmente deben ser de corte omnipolar, que se encarga de cortar todos los cables del circuito.
  • Se debe calcular la intensidad de cortocircuito en el punto donde se instala el interruptor
  • El poder de corte del magnetotérmico debe ser como mínimo de igual o superior a la intensidad de cortocircuito
  • La mínima fijada por el REBT es de 4.500ª
  • Se debe elegir un magnetotérmico en función de su uso teniendo en cuenta las curvas de disparo como los de tipo C que es especializado para usos generales y viviendas, y el de tipo D que es especializado para motores.

Selectividad de Interruptor Magnetotérmico

La selectividad da la seguridad en que la apertura del interruptor magnetotermico se produzca en el sitio más cercano al defecto generado en la instalación eléctrica

Para verificar si se está presenta la selectividad se debe probar si se puede trabajar normalmente en la instalación después de producirse un defecto  que da como consecuencia una limitación en las partes afectadas de la instalación.

la selectividad significa en que primero se produzca el disparo del magneto que se encuentre más cercano aguas arriba de donde se genera el daño o la avería en el conjunto de la instalación eléctrica.

Condiciones de selectividad

Existen ciertas condiciones específicas en las cuales el interruptor magnetotermico debe cumplir

  • Se debe ejecutar en los dispositivos de protección contra sobreintensidad, en caso de cualquier defecto en la instalación
  • Deben interrumpir en el tiempo más breve únicamente el circuito afectado.
  • No debe producir un disparo cuando se produce arranque de los motores de la instalación
  • Debe contar con picos de intensidad usuales en el servicio
  • En caso de cualquier tipo de fallo de un dispositivo se debe desconectar el dispositivo de protección de forma inmediata
  • Al tener  2 dispositivos de protección en serie en una misma instalación eléctrica y se produce una sobrecarga o un cortocircuito primero se debe cortar el más cercano a la instalación, luego si es necesario,  se corta el que este más alejado.
  • Generalmente el dispositivo de protección más cercano a la instalación tiene una intensidad nominal menor, y por esto se corta primero ante cualquier falla.
  • Si los dispositivos de protección son de la misma Intensidad nominal la curva de disparo muestra que salta antes el dispositivo que este más alejado de la instalación indicando que se tiene  una mala selectividad de los magnetos.

Factores de Selectividad

Para contar con una buena selectividad en la instalación eléctrica hay que tener en cuenta y en consideración 2 factores que son importantes los cuales son la Intensidad nominal de cada uno de los dispositivos de protección empleados, y la curva de disparo.

Grados de selectividad

Aguas arriba tenemos el Interruptor Automático Magnetotérmico A, y aguas abajo el B. Si nos fijamos en sus curvas de disparo vemos que siempre cortará el circuito antes el B que el A. Esto es lo que se llama selectividad total de la instalación.

  1. Selectividad Total:

  • Se corta el que está más alejado del circuito en un tiempo mayor que el que está más cercano al circuito
  • Puede mostrarse mediante las curvas de disparo
  • Se produce para todos los valores de corriente.
  1. Selectividad Parcial:

  • Se produce cuando es por encima de determinados valores de corriente
  • En genera es el disparo simultáneo  de más de un interruptor.
  • Puede darse el caso en que se salta los 2 magnetos
  • No siempre salta primero el que está más alejado
  • El valor límite de la selectividad es el de la regulación mínima del relé magnético del aparato situado aguas arriba, es decir, del que está más cercano
  • Si el interruptor más cercano cumple con las características de una curva C de 20 A sus regulaciones del relé magnético serían: 100 A y 200 A aproximadamente.
  • En el caso del que el interruptor más alejado cumpla con las características de una curva C de 6 A sus regulaciones serían de 30 A, y 60 A aproximadamente.
  • El valor límite de la selectividad es la regulación mínima del relé magnético del aparato aguas arriba, es decir, del más cercano, por lo que  la selectividad se puede dar hasta los 100 A.

Tipos de selectividad:

En las instalaciones eléctricas es de gran importancia la forma en que ante cualquier defecto o fallo eléctrico se dispare el interruptor magnetotermico en el punto donde se ha generado el fallo, es por ello que hay que tener en cuenta los diversos tipos existentes que se pueden emplear para que evitar que las curvas de disparo no lleguen a solaparse, a continuación se muestra los diversos tipos de selectividad que afectan al magnetotermico:

  1. Selectividad Amperimétrica.

  • El interruptor que esté aguas abajo, es decir, el más cercano debe cortar el circuito ante cualquier tipo de cortocircuitos
  • Se debe realizar antes de que lo haga el que está más alejado.
  1. Selectividad cronométrica.

  • El interruptor que esté aguas abajo, es decir, el que este más cercano debe cortar el circuito en un tiempo inferior al de aguas arriba, es decir, el que este más alejado.
  • Se realiza para una misma sobreintensidad
  1. Filiación.

  • Se produce el efecto cascada o protección back-up.
  • Permite el uso de un interruptor con la capacidad y poder de un corte inferior a la corriente de cortocircuito visualizada con anterioridad en el punto donde está instalado,.
  • Tiene la condición de que exista otro dispositivo de protección instalado aguas arriba que posea el poder de corte necesario.

 Desconexión Térmica y Magnética

Existen diferentes desconexiones que se pueden realizar

Desconexión Térmica

  • En caso de sobrecarga la deformación de la lámina bimetálica provoca la apertura de los contactos.
  • Desconectan la energía debido a un aumento de la temperatura.
  • Suelen estar integrados en el cuerpo del equipo para protegerlo contra sobrecalentamientos.
  • Un tipo de dispositivo de este tipo de desconexión es un fusible eléctrico.
  • Se componen de un resorte sujeto mecánicamente en un extremo y soldado en el otro a una aleación.
  • Cuando la temperatura del equipo aumenta por sobre lo deseado, la soldadura se derrite y libera el resorte para interrumpir la energía.
  • Depende de la aleación
  • Los tipos de dispositivos de desconexión térmica son:
  1. El termistor de coeficiente de temperatura positivo (PTC)
  • Es un dispositivo de desconexión térmica que
  • Se restablece cuando tiene la oportunidad de enfriarse.
  1. El fusible reprogramable de polímero PTC
  • Es un dispositivo más rápido que el termistor.
  1. El conmutador térmico bimetálico
  • Es otro tipo de conmutador de desconexión térmica
  • Se restablece automáticamente a sí mismo.
  • Los electrodomésticos como planchas, señales direccionales de los automóviles y guirnaldas navideñas usan el conmutador bimetálico
  • Los refrigeradores de uso doméstico pueden usar dos tipos de conmutadores térmicos: uno que corta el enfriamiento, y otro que corta el calor.
    ser peligrosa.

Desconexión Magnética

  • En caso de cortocircuito la corriente que atraviesa el solenoide tiene una magnitud de forma que produce el desplazamiento del núcleo que.
  • Provoca la apertura de los contactos
  • Tiende a abrir un contacto, pero sólo podrá abrirlo si la intensidad que circula por la carga sobrepasa el límite de intervención fijado.
  • Este nivel de intervención suele estar comprendido entre 3 y 20 veces la intensidad nominal (la intensidad de diseño del interruptor termomagnético).
  • Su actuación es de aproximadamente unas 25 milésimas de segundo, lo cual lo hace muy seguro por su velocidad de reacción.
  • Esta es la parte destinada a la protección frente a los cortocircuitos, donde se produce un aumento muy rápido y elevado de corriente.

Tipos de interruptor magnetotermico

Los tipos de interruptor magnetotermico dependen de la curva característica que tengan estos dispositivos. Las curvas se encargan de determinar el tiempo necesario de respuesta del interruptor magnetotermico  a una determinada intensidad de corriente.

Existen lugares específicos donde el interruptor puede actuar por efecto térmico que es el más lento, y otros donde puede actuar por efecto magnético que es más rápido. Los magnetotérmicos dependen del uso que se les vaya a emplear y se les otorga características determinadas y específicas para que sean ideal y cumplan con la función que se les haya asignado.

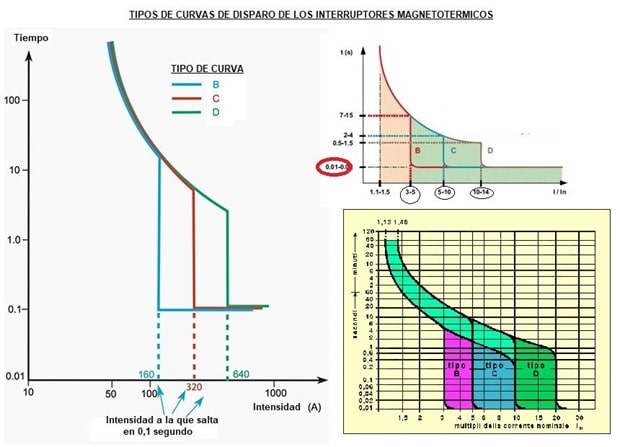

Estas características se conocen como curvas de disparo dicha curva determina el tiempo de acción que va a tener el interruptor de acuerdo a una determinada intensidad de corriente, llamada nominal,

La corriente nominal es el límite máximo de operación en condiciones normales, donde los dispositivos térmico y magnético internos actúan según la detección de una corriente superior a la nominal en cierto factor.

 Tipos de Curvas

Como el magnetotermico depende de la curva de disparo que posea es de gran importancia elegir cual tipo se desea a emplear en función del uso o aplicación que se le va a dar. La variedad de curva de disparo está clasificada en función de la intensidad que circula en el magneto a los 0,1 segundos por lo que cumple la norma EN 60898, por lo que a continuación se explica los diversos tipos de curvas que se puede encontrar

  1. Interruptor magnetotermico de curva A

  • Se encuentra entre 2 veces de la intensidad nominal y 3 veces de la intensidad nominal cuando la corriente lo atraviesa
  • Puede saltar en 0,1 segundo entre el valor de la intensidad nominal
  • Generalmente Se utilizan para protecciones de semiconductores
  • En electricidad este tipo de curva no se utiliza
  1. Interruptor magnetotermico de curva B

  • Se encuentra entre 1,1 y 1,4 veces de la intensidad nominal, actúa por efecto térmico.
  • También se encuentra entre 3 y 5 veces la intensidad nominal, actúa por efecto magnético.
  • Se utiliza principalmente en zonas de edificio de viviendas con limitaciones.
  • Es equivalente a la curva L y con un disparo entre 2,6 y 3,85 de Intensidad nominal
  • Ofrece protección de generadores
  • Dispone de grande longitudes de cable
  • Se encuentra en régimen TN e IT
  • Otorga protección de personas
  • En sobrecarga actúa el efecto térmico estándar
  • Se instala en zonas residenciales con consumo energético limitado.
  • Con el cortocircuito los umbrales magnéticos fijados por curva se encuentra entre 3 y 5 Intensidad nominal o 3,2 y 4,8 Intensidad nominal
  • Se utilizan sobre todo para la protección de líneas de gran longitud que son más de 100 metros
  • Esta sin puntas de corriente
  1. Interruptor magnetotermico  de curva C

  • Son los magnetotérmicos estándar
  • Presentan un efecto térmico similar a los de la curva B
  • Actúan por efecto térmico con intensidades nominal entre 1,13 y 1,44 veces
  • También se encuentra entre 5 y 10 veces la corriente nominal y actúan por efecto magnético.
  • Son los más empleados en instalaciones domésticas
  • No tiene limitaciones para uso domiciliario sin limitaciones.
  • Es equivalente a la antigua curva U que tiene un disparo entre 3,85 y 8,8 de Intensidad nominal
  • Se utilizan de manera universal para casi toda clase de aparatos, alumbrado, hornos, motores de pequeña potencia, motores de mediana potencia, entre otros
  • Es para cualquier uso general
  • Ofrece protección de cables alimentando receptores clásicos.
  • En sobrecarga actúa el efecto térmico estándar
  • Con el cortocircuito los umbrales magnéticos fijados por curva C se encuentra entre 5 y 10 Intensidad nominal o 7 y 10 Intensidad nominal según los dispositivos
  • Su uso aplica para domicilio sin restricciones eléctricas.
  1. Interruptor magnetotermico de curva D

  • Se encuentra entre 1,1 y 1,4 veces de la corriente nominal y actúan por efecto térmico.
  • Entre 10 y 14 veces la corriente nominal actúan por efecto magnético.
  • Con el cortocircuito utiliza umbrales magnéticos fijados por curva D
  • Es de uso industrial
  • Se emplean en aparatos que tengan fuertes puntas de arranque
  • Algunos ejemplos que se pueden encontrar son en ciertos motores, grupos de soldar, transformadores, entre otros
  • Está indicada para territorios industriales
  • Ofrece protección de cables alimentando receptores con fuertes puntas de arranque.
  • En la sobrecarga actúa el efecto térmico estándar
  1. Interruptor magnetotermico de curva MA

  • Son potentes interruptores electromagnéticos
  • Actúa con corrientes de 12 a 14 veces mayores a la intensidad nominal con efecto magnético.
  • Ofrece protección de arranque de motores
  • No tienen protección contra sobrecargas.
  • Con los cortocircuitos utiliza umbrales magnéticos fijados por curva MA con 12 veces de la intensidad nominal
  1. Interruptor magnetotermico de curva Z

  • Se encuentra entre 1,1 y 1,4 veces la corriente nominal y actúan por efecto térmico.
  • También se encuentra entre 2,4 y 3,6 veces la corriente nominal y actúan por efecto magnético.
  • Protege instalaciones con componentes de los circuitos electrónicos.
  • Con las sobrecargas actúa el efecto térmico estándar.
  • En los cortocircuitos utiliza magnéticos fijados por curva Z
  • resguarda de modo eficaz aquellas instalaciones que cuenten con componentes eléctricos
  • Su efecto térmico es idéntico a los interruptores de curva B

Partes de un Interruptor Magnetotermico

Ya con haber entendido las características, funcionamiento y dependencia de este dispositivo, ahora nos concentramos en cómo está conformado, por ello a continuación se explica el funcionamiento de cada parte que lo constituye

  1. La bobina de flujo magnético

  • Es la encargada de disparar con alta velocidad el interruptor ante un cortocircuito,
  • Constituye a un disparador magnético
  • Atrae el núcleo, es decir, la pieza articulada que está en su interior.
  • Garantiza de forma magnética el disparo del interruptor en caso de cortocircuitos.
  • Acciona el dispositivo mecánico produciendo la apertura de los contactos principales del interruptor.
  1. La Placa Bimetal:

  • Está hecha de dos metales de diferente coeficiente de dilatación
  • Asegura el disparo por sobrecarga
  • Se curva por efecto del calor producido por la circulación de la corriente eléctrica
  • La deformación que se produce debido a los diferentes grados de dilatación de los dos metales que la componen
  • Provoca la apertura del interruptor.
  • Da la garantía que de forma térmica el disparo del interruptor en caso de que haya sobrecargas.
  1. El Contacto Móvil

  • Es el componente que abre el circuito
  • Abre el circuito en caso de detección de sobrecarga o cortocircuitos
  1. La Cámara de Extinción

  • Funciona como un disipador de arcos eléctricos
  • Son las chispas que se generan al interrumpir una alta corriente.
  • Se encarga de disipar el arco eléctrico que se genera.

Defectos en las instalaciones eléctricas

En las instalaciones eléctricas se pueden producir y generar una serie de defectos y fallas los cuales al no eliminarlos da como consecuencia un aumento de temperatura con peligro de incendio y otros tipos de peligros que afectan tanto a las personas que lo emplean como a los equipos, por ello a continuación se muestra los defectos más importantes a considerar, estos son:

  1. Sobrecargas.

  • Se produce cuando a una instalación eléctrica, se le conectan aparatos que consumen más potencia de la prevista.
  • Este error produce un aumento de temperatura en las instalaciones
  • Es generado cuando sobrepasa el valor nominal o de trabajo que está fijado
  • Depende del exceso de potencia conectado.
  • No suele ser de un valor excesivo
  • Genera un aumento de temperatura que es lento pero acumulativo
  • Si no se interrumpe se produce un exceso de calor y un posible incendio.
  • Para que no se dañe el cableado de la instalación, el magnetotérmico salta y corta la alimentación de la misma
  • En el caso de la posibilidad de rearmar los dispositivos ante un sobrecarga basta con desconectar alguno de los aparatos y volver a subir el disparador
  • Puede producirse por incidencias puntuales o averías que en un determinado periodo
  • Si la sobrecarga se mantiene, se llega a un punto en el que la lámina bimetálica se dobla ocasionando que el interruptor magnetotérmico a un modo off , es decir, apagado y deja el circuito abierto.
  • Para evitar los daños de la sobrecarga se alarga la vida de los conductores y los restos de los elementos que constituyen al circuito
  1. Cortocircuito

  • Se produce cuando dos conductores de diferente potencial se ponen en contacto directo
  • Puede ser por Fase – Fase; Fase – Neutro y Fase – Tierra
  • Suelen ser por una falla de instalación o por la unión se juntan los cables de forma accidental
  • Aparece de forma inmediata por un aumento de gran cantidad de corriente
  • Puede producir incendios si no se elimina en el menor tiempo posible
  • Si es momentánea no otorga un tiempo a la producción del disparo por temperatura debido a que no hay tiempo para calentar
  • Es generado cuando ocurre un contacto entre cualquiera de los conductores activos de una instalación eléctrica
  • Puede producirse entre fases
  • La intensidad de cortocircuito puede ser determinada principalmente por la capacidad generadora de la fuente de tensión que alimenta el circuito
  • También puede generarse con el conductor de neutro, en el caso de tensiones alternas, o entre polaridades distintas en el caso de corriente directa o continua
  • Uno de los motivos por lo que se produce un cortocircuito es por el deterioro por desgaste o corrosión por el medio
  • Aparición de un elemento no esperado o no previsto que provoca el paso de corriente entre conductores que son desplazados involuntariamente.
  • La resistencia de la carga de la instalación queda reducida a la de los conductores que provocan dicho cortocircuito.
  • Resultado de la división de la tensión entre la carga
  • La carga depende de la longitud, grosor y material de los cables
  • Pueden provocar grandes pérdidas económicas e incluso de vidas humanas
  • En ocasionas es una de las causas desperfectos que pueden ir desde la destrucción de algún elemento de la instalación

Interruptor Diferencial

El interruptor diferencial es el encargado de proteger a las personas de una posible accidente eléctrico, por ello a continuación se muestra las principales características

  • Es un elemento de seguridad en electricidad
  • Se encarga de cortar el paso de la corriente
  • Ofrece protección a las personas.
  • Su funcionamiento involucra tanto energía eléctrica como mecánica
  • Generalmente se utiliza como un sistema de protección automático en caso de haber fallas en el circuito eléctrico
  • Forma parte de cualquier instalación eléctrica que tengan contacto con personas
  • Tiene como fin de cortar la corriente inmediatamente en el momento en que detecta una falla o fuga dentro del circuito
  • Protege la integridad de todo el que pueda estar en contacto.
  • Funciona mediante potencia de la señal
  • Cuenta con una corriente de fuga menor o igual a 30mA
  • Su velocidad de respuesta es menor a 50 milisegundos
  • Dependiendo del disyuntor, se encuentra disponibles con capacidades mínimas y con máxima sensibilidad hasta capacidad industrial que es de mucho voltaje
  • Compara a través de los campos magnéticos producidos, la corriente que entra y la corriente que sale del circuito.
  • Cuenta con diversas partes :
  1. Toroide:
  • Es un núcleo central de las bobinas de fase, de neutro y de corriente residual.
  1. Bobina de fase:
  • Es la bobina por la que pasa la corriente entrante al hogar
  • Se encarga de generar el primer campo magnético.
  1. Bobina de neutro:
  • Es por donde circula la corriente saliente del hogar
  • Se encarga de producir el campo magnético que se equipara al generado por la bobina de fase
  1. Bobina de corriente residual:
  • Es la bobina que genera corriente en caso de haber un campo magnético.
  • Con esta corriente residual es la encargada de avisar que existe una diferencia entre la corriente entrante y la corriente saliente.
  1. Solenoide:
  • Contiene una bobina por donde pasa la corriente residual.
  • En caso de que exista esta corriente quiere decir que los campos magnéticos no se anularon, por lo que la corriente de entrada es distinta de la de salida.
  • Esta corriente residual genera un campo magnético que atrae el costado del solenoide, generando un movimiento que hace que el circuito se abra.
  • Funciona mediante potencia de la señal,
  • Compara a través de los campos magnéticos producidos, la corriente que entra y la corriente que sale del circuito.
  • Cuenta con diversas partes
  1. Toroide:
  • Es un núcleo central de las bobinas de fase, de neutro y de corriente residual.
  1. Bobina de fase:
  • Es la bobina por la que pasa la corriente entrante al hogar
  • Se encarga de generar el primer campo magnético.
  1. Bobina de neutro:
  • Es por donde circula la corriente saliente del hogar
  • Se encarga de producir el campo magnético que se equipara al generado por la bobina de fase
  1. Bobina de corriente residual:
  • Es la bobina que genera corriente en caso de haber un campo magnético.
  • Con esta corriente residual es la encargada de avisar que existe una diferencia entre la corriente entrante y la corriente saliente.
  1. Solenoide:
  • Contiene una bobina por donde pasa la corriente residual.
  • En caso de que exista esta corriente quiere decir que los campos magnéticos no se anularon, por lo que la corriente de entrada es distinta de la de salida.
  • Esta corriente residual genera un campo magnético que atrae el costado del solenoide, generando un movimiento que hace que el circuito se abra.

Diferencias entre interruptor magnetotermico y diferencial

La diferencia que se puede encontrar entre un interruptor magnetotermico y un interruptor diferencial  es el tipo de protección que brindan. Generalmente los dispositivos cumplen funciones similares ya que todo puede formar parte del mismo circuito en el momento que se produce la fuga

Funcionamiento interruptor magnetotermico

En el siguiente vídeo se muestra el funcionamiento que presenta el interruptor magnetotermico



(Visited 7.127 times, 1 visits today)

Deja un comentario
