La electricidad es un tema sumamente delicado, existen muchos mecanismos que están dedicados a la protección de artefactos eléctricos como lo es el interruptor magnetotérmico, un mecanismo que tiene la capacidad de dispararse deteniendo el flujo eléctrico en caso de averías para proteger todos los artefactos que estén conectados a él.

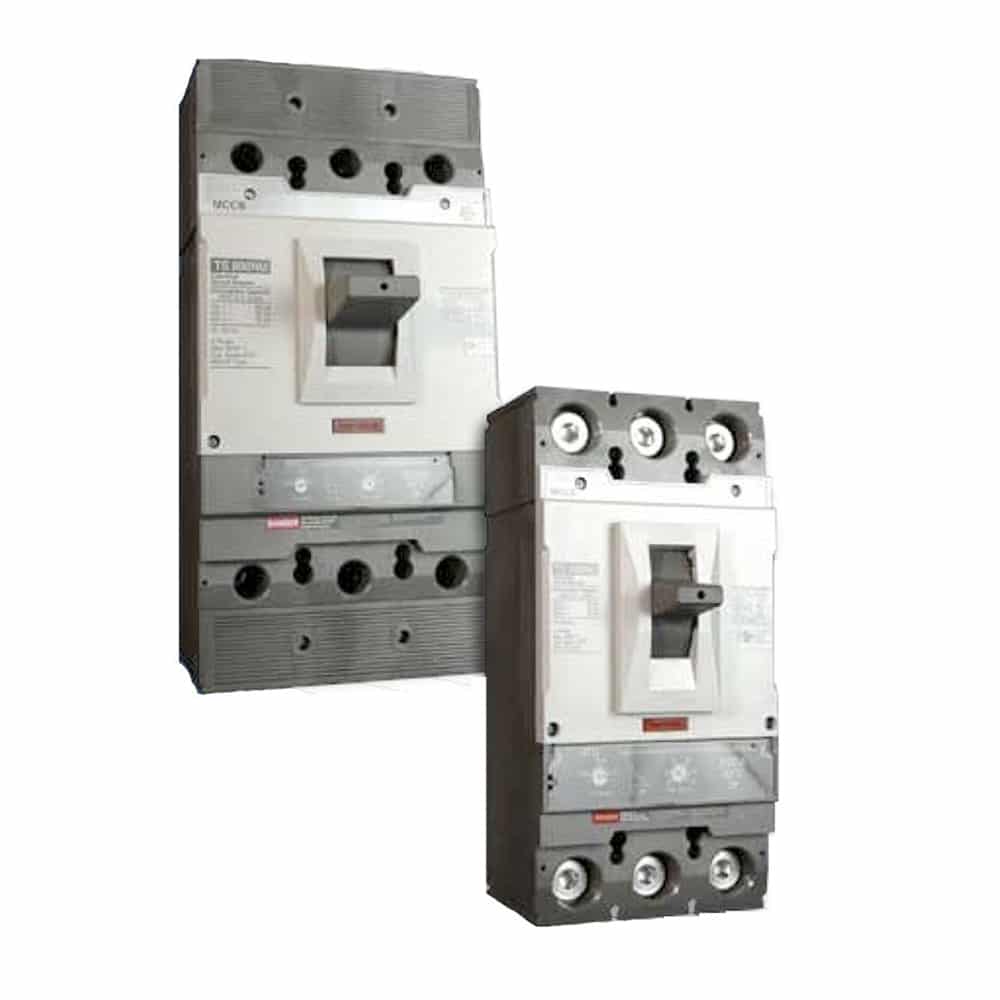

Interruptor magnetotérmico

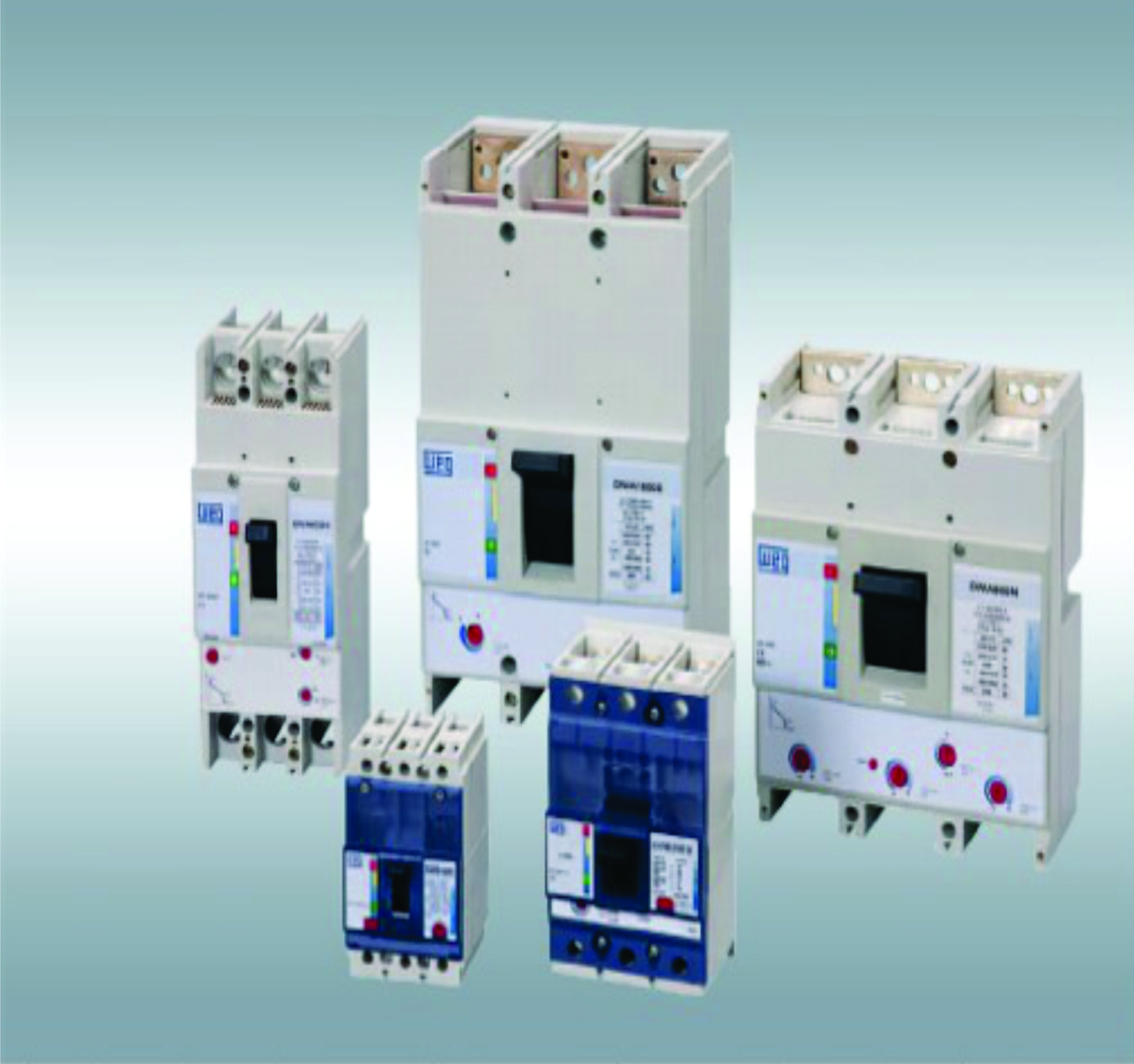

Un interruptor magnetotérmico o llave térmica es un dispositivo que tiene la capacidad de interrumpir la electricidad cuando alcanza valores muy altos que puedan representar un peligro. Su nombre se debe a que su funcionamiento se basa en los efectos producidos por el efecto magnético y el térmico los cuales permiten que un electroimán y una lámina bimetálica que permiten la circulación de la corriente.
Este tipo de dispositivo tiene como función principal la protección de instalaciones eléctricas evitando cortocircuitos ya que corta por completo la corriente frente a sobrecargas de electricidad pero por tiempos bastante cortos para que la red y los aparatos asociados a este mecanismo no se vean afectados. Este dispositivo se prefiere antes que los fusibles, los cuales tienen el mismo mecanismo de acción, pero estos no hay que sustituirlos cuando se funden como los fusibles.
Este mecanismo posee algo llamado PIA que significa pequeño interruptor automático que es el que se dispara cuando está frente a alguna sobrecarga o posible cortocircuito para proteger a los aparatos eléctricos conectados a el y se puede activar nuevamente de forma manual subiendo esta palanca que es lo que generalmente se conoce como rearmar el magnetotérmico.
Sin embargo, si las condiciones eléctricas irregulares persisten no va a ser posible rearmar el magnetotérmico hasta que las condiciones se estabilice y sea nuevamente seguro, además existen casos de algunos que pasado un tiempo se rearman de forma automática y no es necesario accionar de la palanca. No debemos jamás confundirlos con los interruptores diferenciales ya que estos poseen usos y características totalmente diferentes.
Simbología del interruptor magnetotérmico
Cuando se instala un dispositivo de mando y protección se tiene que tener mucho cuidado y prestarle atención a la simbología ya que dependiendo de esto va a variar su poder de corte, su funcionamiento, mantenimiento y rearme. Generalmente este mecanismo se encuentra ubicado de forma vertical y la simbología se podrá ver en cuadros de distribución que indicará las características del interruptor.
Es importante que esto se encuentre representado en un esquema y todo aquel que vaya a tener contacto con estos conozca los símbolos y su significado. Cada uno de estos va a ser diferente dependiendo si es unifilar o multifilar y puede ser únicamente ICP que es el interruptor de control de potencia es cual si es unifilar es una simbología bastante simple, en cambio sí es multifilar ya sería un poco más complicada.
También es importante tener en cuenta que existen dos tipos de interruptores automáticos bipolares pero uno de ellos es F + N pero en el caso de los unifilares la simbología para cualquiera de los dos es la misma, la diferencia radica en cuando este mecanismo es multifilar por lo que no hay que confundirlos.
También existen interruptores tripolares y tetrapolares. Es importante tener en cuenta que cada uno de estos interruptores tienen dos maneras de expresarse simbólicamente por lo que es bueno siempre tener en cuenta el esquema explicativo de cada uno de ellos y en lo posible aprendérselo para evitar cualquier tipo de accidente.
¿Cómo funciona un magnetotérmico?
El tipo de dispositivo del magnetotérmico funciona a través de dos mecanismos diferentes que se fusionan entre si y es lo que produce la protección total y la reacción ante los desniveles de la electricidad que le pueden causar daños a los artefactos eléctricos o a las redes. Estos dos sistemas se llaman también sistemas de apertura y uno de ellos es térmico, representado por una lámina bimetálica y el otro es magnético controlado por un electroimán.
La combinación de estos dos elementos genera una protección bastante efectiva. Existen países en los que se le llaman interruptores magnetotérmicos por los componentes que influyen en su funcionamiento. Dependiendo del problema o la avería a la que se enfrenten estos tendrán una manera diferente de actuar, como podemos darnos cuenta a continuación:
Cortocircuito
Cuando ocurre un cortocircuito sabemos que los interruptores se encuentran ante un aumento repentino de la corriente por el contacto directo entre fase y neutro por lo que si no contamos con las medidas de protección necesarias este tipo de corrientes podrían ser muy peligrosas. Por lo general las personas tienden a bajar de forma manual estos interruptores cuando saben de la existencia del corto, el problema radica en cuando el corto no es evidente.
En caso de corto circuito el interruptor magnetotérmico crea un mecanismo de defensa impulsando una fuerza a través del electroimán, el objetivo de las ondas que este emite es lograr abrir el contacto C, el cual es un contacto combinado entre un contacto cerrado y uno abierto que sólo poseen tres terminales de conexión, es importante tener en cuenta que el electroimán solo podrá abrir dicho contacto si posee una carga superior al límite normal.
Debemos tener en cuenta que el nivel de intervención se sitúa entre tres y veinte veces la intensidad del diseño del interruptor, teniendo en cuenta que todos no tienen la misma intensidad por lo que es importante tener en cuenta cual es la intensidad nominal establecida del tipo de interruptor magnetotérmico que vayamos a instalar.
La capacidad de reacción de este tipo de interruptores es bastante rápida por lo que son bastantes seguros, en caso de cortocircuitos ya en menos de 25 milésimas de segundo disparo todos sus mecanismos de defensas intentando abrir los circuitos cerrados para permitir que la energía eléctrica fluya de forma más eficiente y lograr canalizar la situación sin que ningún artefacto eléctrico resulte afectado ni se causen pérdidas de información.
Sobrecarga
Además del electroimán, el interruptor magnetotérmico está conformado por una lámina bimetálica la cual es bastante fácil de identificar porque se encuentra generalmente representada en rojo. Esta es sumamente sensible al calor por lo cual cuando recibe el calor resultante de una sobrecarga cambia por completo su forma deformándose a tal punto que provoca la apertura del contacto C dando fin de forma inmediata a la sobrecarga que puede afectar artefactos eléctricos.
La acción de este componente es menos agresiva que la anterior porque esta indicada para proteger de corrientes altas pero no tan fuertes como un corto circuito que es lo que obligaría la acción del dispositivo magnético. Generalmente actúa cuando aumenta el consumo por la conexión de muchos dispositivos eléctricos generando un aumento proporcional en la carga eléctrica estándar permitida.
Es importante tener en cuenta que ninguno de los dos mecanismos es mas importante que otro ni pueden actuar de forma independiente ya que bien sea por sobrecarga o corto circuito estos se complementan y de faltar uno de ellos, no sería un interruptor magnetotérmico y la protección no seria posible si alguno de estos componentes faltara o no estuviera funcionando de forma adecuada.
Generalmente el rearme en casos de sobrecarga es automático y tarda menos en ponerse en funcionamiento, cuando baje el calor, desconectando los aparatos eléctricos o reduciendo el consumo de los mismos, la lámina bimetálica debería volver a su posición generando el cierre del circuito C y reiniciando el flujo normal de la energía. Normalmente cuando se deforma esta lámina no se produce corte de la electricidad, sino que entra en un sistema de bajo consumo provisional por protección.
Desconexión manual
Previamente hemos descrito la desconexión automática de una interrupción magnetotérmico ocasionadas por algunas averías a nivel eléctrico como los cortocircuitos ocasionados por choques accidentales entre fase y neutro o la sobrecarga por exceso de dispositivos conectados, por lo que es importante tener en cuenta que estos dispositivos no son automáticos únicamente, sino que también cuentan con una palanca que permite que si se acciona hacia abajo la corriente se pueda desconectar.
Normalmente se utiliza cuando existe una avería que el dispositivo no haya detectado, un aviso sobre alguna sobrecarga o también se usa para suspender la energía momentáneamente para realizar algún tipo de trabajo eléctrico con mayor segura. Además, es posible utilizar la palanca para rearmar el sistema de forma manual ya que luego de su bajada automática por una alguna avería puede tardar un poco en rearmarse automáticamente mientras se estabiliza a nivel de sistema y arranca nuevamente el funcionamiento.
Siempre debemos tener en cuenta que, aunque intentemos el rearme de forma manual si las condiciones que lo llevaron a bajarse automáticamente persisten, no se podrá rearmar, incluso saltara, aunque lo tengamos tomado con nuestras manos. Este es un mecanismo total de defensa ya que aunque intentemos forzar el rearme, este sistema no lo permitirá protegiendo absolutamente todo el sistema eléctrico que esté bajo su protección, por lo que es recomendable no intentar forzarlo por nuestra seguridad.
Características del interruptor magnetotérmico
Un interruptor magnetotérmico tiene ciertas características que hay que tener en cuenta para conocerlo mejor y saber sobre su funcionamiento, como lo son el amperaje, el número de polos, el tipo de curva. En el nombre del interruptor se especifican las características, las cuales al conocerlas se entenderá cuál es su margen de acción térmica, magnética, que amperaje soporta y para qué tipo de corriente está indicado.
Una de las características más importantes a tener en cuenta es la tensión nominal ya que es aquella que indica la tensión de trabajo a la que este esta indicado a trabajar, también condiciona el uso del PIA, esta puede variar entre 230V, 300V o 400V. También es importante lo que conocemos como intensidad nominal la cual es aquella que indica en que intensidad se puede abrir el circuito.
Podríamos decir que este es el valor máximo de corriente que el dispositivo puede soportar y es el numero que se muestra como característica en el mercado. Generalmente la intensidad nominal es el resultado de la suma entre cada una de las potencias que serán conectadas al circuito eléctrico y es el numero que se toma en cuenta para la adquisición en el mercado. Por lo general los de uso en casas o apartamentos son de entre 10A y 125A (amperios) mientras que los de uso industrial pueden superar los 1.000A.
Existen algunos, superiores a las 63A que poseen una intensidad nominal regulable, aunque no son muy comunes. El poder de corte también es sumamente importante en los interruptores magnetotérmicos ya que se refiere a la intensidad con la que puede cortar, expresando así el poder contra un cortocircuito. Generalmente se recomienda que el interruptor tenga un poder de corte superior a los 4.500A siendo los mas comunes los de 6.000A.
Generalmente los magnetotérmicos son de corriente alterna, pero también existen algunos especiales para la corriente continua, los que son especiales para instalaciones fotovoltaicas, tienen las mismas características y su función principal es la misma. Y finalmente, pero no menos importante hay que tener muy en cuenta las curvas de disparo siendo los más usados los C, ya que son para interiores y circuitos medianos a grandes y para automatismo o uso industrial se usa el D.
Polaridad

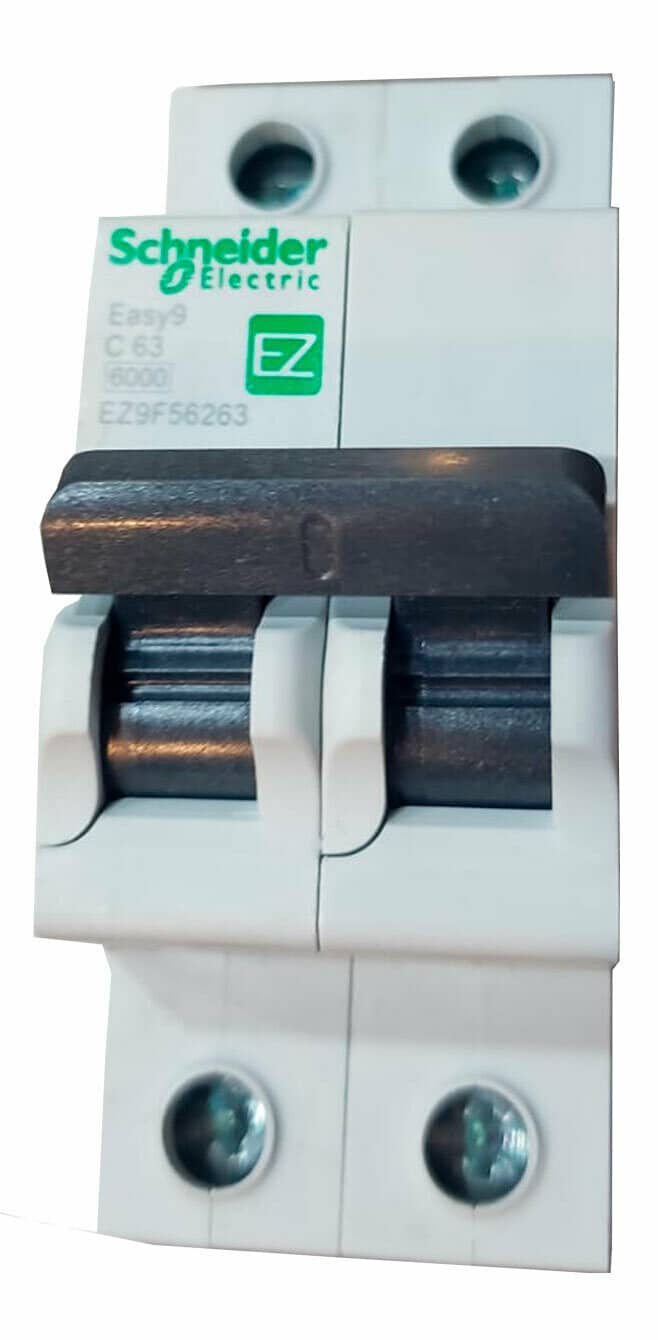

Una de las características más llamativas de estos dispositivos es la polaridad o la cantidad de polos que poseen. Estos se clasifican por el tipo de polos que poseen, existen muchos que son unipolares, generalmente los usados en interiores, estos cortan un solo de los hilos del suministro eléctrico, su intensidad nominal es la mas baja pero como deben tener pocos artefactos conectados a él, suele ser bastante efectivo.
Existen algunos tipos que son bipolares, los cuales cortan las dos fases de la corriente, esto se usa por lo general en las corrientes alternas para cortar el neutro y la fase de inmediato siendo totalmente efectivo en caso de cortocircuitos. Este es para interiores mas amplios y de tipo industrial con una cantidad media-alta de amperaje.
También podemos mencionar los interruptores magnetotérmicos trifásicos ya que al dispararse se bajan las tres fases de generación de energía eléctrica. Uno de los más potentes es el interruptor tetrapolar ya que este se encarga de suspender las tres fases e incluso el neutro siendo sumamente efectivos y en el caso de los interruptores omnipolares se encargan de cortar todos los cables del circuito incluyendo en estos, la fase y el neutro.
Siempre es importante tener en cuenta que, aunque el magnetotérmico corte el neutro no va a proteger el conductor neutro ya que estos están dedicados específicamente para proteger las fases, pero independientemente de su tipo número de polos estos tienen la misma función y un funcionamiento relativamente similar.
Las dos protecciones del interruptor magnetotérmico
Los interruptores magnetotérmicos poseen dos tipos de protecciones, en primer lugar, nos protege de una sobrecarga la cual la detectan cuando a través del circuito pasa una corriente superior a la que fue diseñado, por ejemplo, si es un circuito diseñado para soportar una intensidad de 15A y a través de el circula una intensidad de 20A el sistema saltará y de esta manera se abrirá el circuito para liberar las cargas.
La intensidad nominal viene reflejada en las características del interruptor y hay que tenerlo muy en cuenta a la hora de instalarlo para saber que cantidad de carga se le debe asignar. El tiempo de disparo de este mecanismo depende de la intensidad de energía que pase a través de el ya que mientras mas fuerte es, más rápido será el disparo, aunque así este por encima solo un poco, igual lo disparara por protección.
A la hora de la instalación del PIA este debe ser igual o superior a la del circuito, por ejemplo en un circuito con intensidad nominal de 15A, el PIA puede tener hasta 17 A nunca menos de 15 ya que saltara constantemente. Se puede provocar una sobrecarga si se conectan demasiados artefactos al circuito o se le da un uso excesivo a los ya conectados.
La segunda protección de estos artefactos es contra cortocircuito, esto ocurre cuando se genera una intensidad muy fuerte en muy poco tiempo por lo que el magnetotérmico debe tener la capacidad de cortar esta corriente lo más pronto posible antes que queme el cable. También ocurre cuando la fase y neutro hacen contacto de forma accidental lo que causa que estos de inmediato corten la corriente.
Protección térmica
Una de las protecciones de un interruptor magnetotérmico es la protección térmica, esta es llevada a cabo por un interruptor bimetálico el cual esta conformado por dos láminas metálicas que poseen este artefacto, esta tiene varias maneras de accionar y su principal función es la de un interruptor cuando la esta atravesando una intensidad mayor o igual a la permitida. Cada una de estas láminas tiene un coeficiente de dilatación distinto y es lo que permite su interacción.
Esta protección generalmente hace frente en caso de sobrecargas gracias a su capacidad de aumentar de tamaño frente a las temperaturas lo que conoceremos como dilatación. Cuando a través del circuito pasa una corriente superior a la nominal los dos bimetales que se encuentran en este mecanismo comenzaran a dilatarse, llegando incluso a separarse hasta que terminan por accionar el resorte que se encarga de abrir el circuito.
Mientras la lámina metálica comienza a doblarse va a tocar la barra que permite el disparo que abre el circuito C para que de esta manera comience a surgir mas libremente la corriente y se pueda normalizar la sobrecarga, la cual, si no es tan fuerte podría solucionarse sin el corte por completo de la electricidad.
El tiempo que tarde el bimetal en doblarse va a variar dependiendo de la intensidad de la corriente que produce la sobrecarga ya que si esta es demasiado alta las laminas se doblaran con mucha mas facilidad y todo será mas rápido. Todo este mecanismo de dilatación y tiempo de espera va a depender también de la curva de disparo del magnetotérmico.
Protección magnética
La protección magnética de este tipo de mecanismo es un electroimán el cual esta conformado por un núcleo de hierro. El principal objetivo de este tipo de protección es proteger los circuitos contra cortocircuitos. Su acción debe ser mucho más rápida, por esto no nos sirve el bimetal ya que este comienza a deformarse de forma gradual mientras que en el caso de un corto la corriente debe detenerse en menos de 5 segundos.
Su método de trabajo es sumamente sencillo, este electroimán se encuentra ubicado para que a través de el pase toda la carga nominal sin surtir ningún efecto en él, ni negativo o positivo ya que solo debe actuar cuando este frente algún tipo de amenaza, este tipo de mecanismo no se desgasta ni nada por el estilo y solo está allí como un método protector.
Su función importante comienza en el momento en el que a través de este electroimán pasa una corriente demasiado elevada ya que en este momento comenzará a generar fuerza de campo que le sirve para atraer una armadura que se encuentra ubicada cerca, pero al iniciar su movimiento presiona el interruptor que permite que se abra el circuito quitando la energía a su alrededor.
El tiempo de apertura del circuito entre este y el caso de los térmicos es diferente ya que este tiene un mecanismo de respuesta mucho más rápido pero también tiene que ver con que se enfrenta a un problema un poco más delicado ya que debe proteger a los cables contra estas corrientes ya que pueden resultar quemados.
Por lo general el PIA tardará unos milisegundos en abrirse si ocurre por este método, sin embargo, el tiempo exacto de apertura lo va a proporcionar el fabricante quien nos lo explicara mediante el tipo de curvas de disparo que posee cada uno de los mecanismos.
Curvas de disparo del interruptor magnetotérmico
Una gráfica de curvas de disparo de un interruptor magnetotérmico es el tiempo de respuesta que poseen estos mecanismos, es decir, el tiempo que tarda en desconectarse dependiendo del tipo de corriente que se encuentre circulando a través de él. Nunca pueden establecer el tiempo específico, pero si determinan los rangos de tiempo en los que generalmente se suele obtener la apertura del circuito como respuesta.
Sabemos también que el disparo depende de la intensidad, pero los fabricantes tampoco muestran una intensidad nominal exacta para que este salte, sino que expresan cuantas veces la intensidad nominal (In) no se puede soportar, por ejemplo, en un magnetotérmico de 15A, 2In vendría siendo 30A por lo que si refieren que con 2In el sistema saltará sabemos que no puede soportar una intensidad de 30A, es por esto que es tan necesario conocer la Intensidad nominal del interruptor.
Muchas veces, solo expresan el número tres como curva de disparo, lo cual significa que con tres veces la intensidad nominal el sistema debería saltar, en el caso del ejemplo, con 45A. En el eje vertical se encontrará el tiempo (aproximado de disparo) y en el eje horizontal la cantidad de intensidad que soporta, pero en función a la nominal, esto es lo que se conoce como las dos curvas de disparo.
Dentro de la gráfica de curvas existen varias zonas, por ejemplo, está la de trabajo seguro en la que el PIA trabaja correctamente sin saltar, solo realizando su trabajo de protección, la zona de incertidumbre, es la más importante ya que es por aquí donde el PIA tiene que saltar y será el lugar donde se calcula el tiempo de apertura, mientras mayor intensidad menor será el tiempo.
Y finalmente la zona de disparo seguro la cual es la zona prohibida la que disparara el circuito, en esta zona ya el circuito debe estar abierto y no trabaja el PIA, incluso si el PIA trabaja en esta zona no nos protege.
El PIA actúa con un margen de algunos segundos, es decir, este se coloca en línea amarilla cuando posee una corriente un poco menor a la que tiene como límite. Esto lo hace para tener una respuesta inmediata en el momento de que llegue a esta y pueda saltar para abrir el circuito y proteger los aparatos, pero estando en línea amarilla también puede volver a su In y evitar que salte.
Tipos de curvas
No todos los interruptores magnetotérmicos tienen la misma curva de disparo por lo que para adquirir uno debemos asesorarnos en el mercado cuál es el que mejor se ajusta nuestras necesidades tomando como referencia su curva de disparo. Un ejemplo sería cuando funcionan con motores ya que en el momento del arranque estos alcanzan una corriente de 3 veces superior a la normal por lo que es importante que el magneto no salte.
Esto se puede controlar con el tiempo de la curva del disparo fijándonos que el magneto no vaya a saltar mientras el motor aún no ha arrancado permitiendo un correcto funcionamiento, pero es importante que estos se usen únicamente para las áreas en las que existen motores ya que de otra manera podríamos ocasionar daños a algunos mecanismos eléctricos es por esto que existen varios tipos de curvas que nos permiten elegir la mas adecuadas, por ejemplo:
La curva A la cual salta en 0,1 segundo entre 2In y 3In, pero esta no es utilizada en la electricidad sino únicamente en la protección de semiconductores. La curva B la cual es utilizada principalmente en grandes longitudes de cables y generadores eléctricos la cual posee una curva de disparo de entre 3In a 5In. La curva C la cual es la más utilizada y la que generalmente se utiliza en viviendas, alumbrado público y tomacorriente, tiene una curva de disparo de 5In a 10In.
La curva D, es la que mencionamos anteriormente que estaba indicada para motores con puntas de arranque bastante fuertes, su curva de disparo varía entre 10 a 20In y permiten que el motor alcance el punto más alto por unos segundos para arrancar sin que el PIA se dispare, para estos también utilizan el tipo de curva MA, pero esta no tiene ningún tipo de protección contra sobrecargas. Y también existe la curva Z con una curva de 2,4 a 3,6In, pero por lo general no es muy utilizada ya que nada más está recomendada para circuitos electrónicos.
Selectividad de los magnetotérmicos
Entendemos como selectividad en este tipo de mecanismos a cuando se dispara principalmente el magneto que está cercano a la avería, es decir, en caso de defectos solo debe abrirse el circuito más cercano a este y el resto de la instalación debe continuar trabajando de forma normal de esta manera podemos indicar que si existe la selectividad. Esto se hace para asegurarnos de que el sistema eléctrico tenga continuidad y podamos asegurarnos de controlar la avería en el sitio que ocurra.
Condiciones de selectividad
Es importante tener en cuenta algunas condiciones necesarias para verificar la selectividad del interruptor magnetotérmico, este también es un punto que hay que tener muy en cuenta a la hora de elegir un magnetotérmico, en primer lugar, hay que verificar que este pueda interrumpir la conexión únicamente en el sitio de la avería y no tenga que eliminar por completo el transporte de corriente por todo el sistema.
También debemos tener en cuenta que, si este se va a utilizar con motores, debe ser de la clase adecuada para que cuando vaya a arrancar los fuertes picos de corriente no provoque el disparo de este. Cuando uno de los dispositivos eléctricos falla no deberíamos apagar todo el sistema eléctrico sino únicamente desconectar el circuito de protección que se encuentre anterior al dispositivo averiado.
Si tenemos dos PIAs en una misma instalación eléctrica y en el momento de la avería salta el más alejado, esto quiere decir que existe un problema con la selectividad de los interruptores la cual debe ser resuelta cuanto antes ya que esto nos indica que no está protegiendo adecuadamente ya que lo ideal sería que el más cercano saltará automáticamente y entonces, si lo consideramos necesario, deberíamos desconectar manualmente el más alejado.
Para que no tengamos ninguno de estos problemas debemos tener en cuenta la intensidad nominal de cada uno, así como la de los aparatos que le serán conectados y la curva de disparo que poseen conectando únicamente los que correspondan a cada tipo de curva. Es por esta razón que debemos contar con un especialista que nos asesore en la elección y puesta en funcionamiento de estos dispositivos.
Selectividad parcial
No siempre salta un solo dispositivo de protección, sino que en algunos casos cuando la intensidad es demasiado alta para ambos superando la In permitida en los dos casos, terminan por saltar los dos magnetos. Siempre salta primero el más cercano ya que sería al que primero alcanza la corriente fuerte para posteriormente saltar el más lejano. Para establecer la selectividad en este caso debemos conocer la regulación de relé magnético del aparato más lejano a la avería.
Por lo general esto ocurre con interruptores de curva C y hay que realizar una serie de cálculos para determinar la selectividad parcial exacta, por ejemplo, el regulador más cercano tiene una curva de 15A debe multiplicarse por 5 y por 10 respectivamente para así establecer un rango normal de selectividad. es decir, con cálculos basados en datos del dispositivo más cercano podríamos calcular la potencia permitida para el dispositivo más lejano.
Pero todo lo relacionado con la selectividad de los interruptores magnetotérmicos, sus diferenciales y las características de cada uno es un tema bastante amplio del que podríamos hablar muchísimo, pero es necesario que sea un especialista en el tema quien nos ayude con la elección y posterior instalación ya que es un tema delicado ya que de él depende la estabilidad eléctrica, la protección de muchos artefactos y nuestra propia salud.
¿Cómo elegir el magnetotérmico?
Es importante que tengamos algunos conocimientos a la hora de dirigirnos a adquirir un interruptor magnetotérmico, fijándonos en cada una de sus características a fin de elegir el correcto para el tipo de instalación que queramos proteger. Una de las principales características a tener en cuenta es la In del magnetotérmico ya que esta debe ser igual o un poco mayor a la intensidad del circuito que debe proteger.
En cuanto a la tensión nominal esta siempre debe ser la misma de circuito que protege, no debe tener ni un poco menos ni un poco más porque en este caso la protección no sería completa. Otro consejo seria adquirirlo con corte omnipolar, es decir, que a la hora de proteger el circuito corte todos los cables al mismo tiempo para que la protección sea absoluta.
También es importante conocer la intensidad del cortocircuito en el lugar donde se instalará este interruptor a fin de determinar que el magnetotérmico sea igual o superior y finalmente no olvidar el tipo de curva de disparo siendo de tipo C para instalaciones normales, domésticas o tomacorrientes simple y tipo D para motores que tienen una reacción tardía permitiendo el gran flujo de corriente que se produce en el arranque de los motores.
Magnetotérmicos rearmables

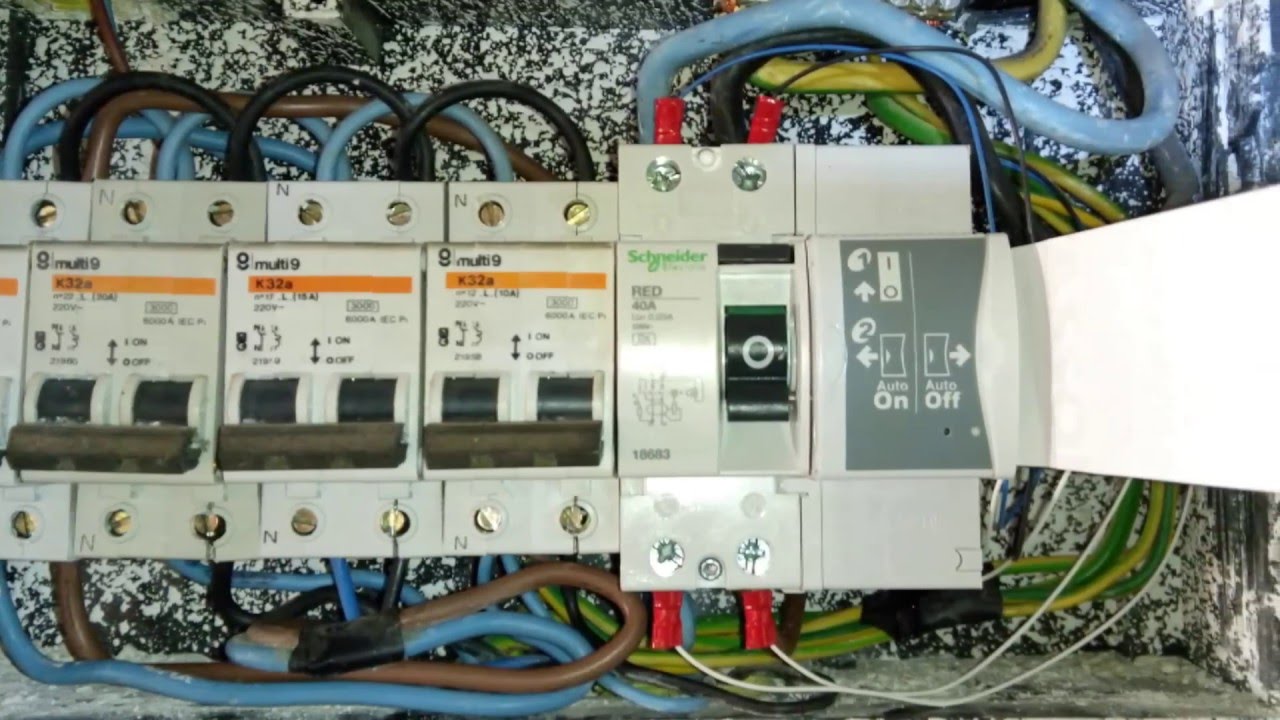

El rearme del interruptor magnetotérmico también es muy importante ya que luego de solucionada la avería es necesario que se ponga nuevamente en marcha la circulación de energía eléctrica. Existen algunos modelos en lo que luego que se restablezcan las condiciones apropiadas para su funcionamiento estos se pondrán automáticamente en marcha gracias a un servomotor que poseen en su interior, protegiendo nuevamente los aparatos a él.
Este circuito electrónico puede accionar en el momento en que se restablezcan las condiciones o segundos después de dispararse, en este último caso cuentan con un sistema que permite la puesta en funcionamiento y el posterior rearmado en caso de sufrir un nuevo disparo, pero esto solo es posible cierta cantidad de veces hasta que este se coloque en un estado de reposo para volver a iniciar los intentos pasado un tiempo.
Otros casos son los que poseen un mecanismo para permitir el rearme manual pero a distancia, estos funcionan con un dispositivo que se acciona mediante una sala de control funcionando incluso aunque esté a kilómetros de distancia. Debe ser accionado por un experto en el área ya que en las pantallas de este mecanismo se indicarán los parámetros para decidir cuando el interruptor está listo para funcionar nuevamente.
Este es un mecanismo muy utilizado para evitar que los operarios deban desplazarse de un lugar a otro en caso de averías masivas o cuando el termomagnético cubre una zona muy amplia, generalmente empleado en repetidores de TV, en cámaras de seguridad o alarmas, ascensores o congeladores de gran tamaño. Actualmente es común encontrar termomagnéticos que sirven para cortocircuitos, sobrecargas y derivaciones a tierra los cuales son autorearmables.

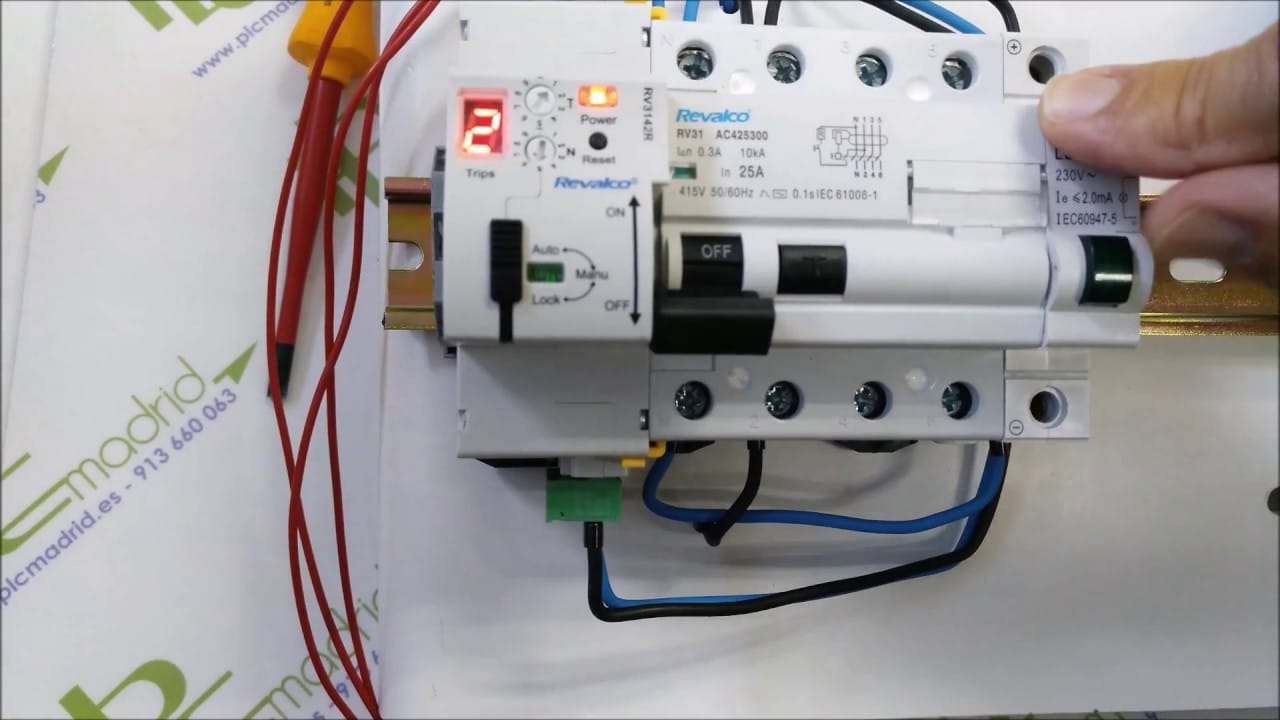

Interruptores magnetotérmicos con rearme automático
Existen muchos mecanismos de interruptores magnetotérmicos que no permiten el rearme manual de ninguna manera sino que hay que esperar que estos, luego de producida la avería, se reinicien por sí solos luego de pasados unos minutos de haberse restablecido las condiciones adecuadas. En este punto estos cierran por si solos el circuito para permitir el flujo normal de corriente.
Pero es muy importante tener en cuenta que este tipo de mecanismo posee la particularidad que intentan rearmarse cada cierta cantidad de minutos por determinado número de veces y de no lograr restablecer el servicio por si solos no volverán a rearmarse de forma automática por lo que tendrían que desconectarse y volverlos a conectar para permitir que cierren el circuito y comience a circular perfectamente la corriente.

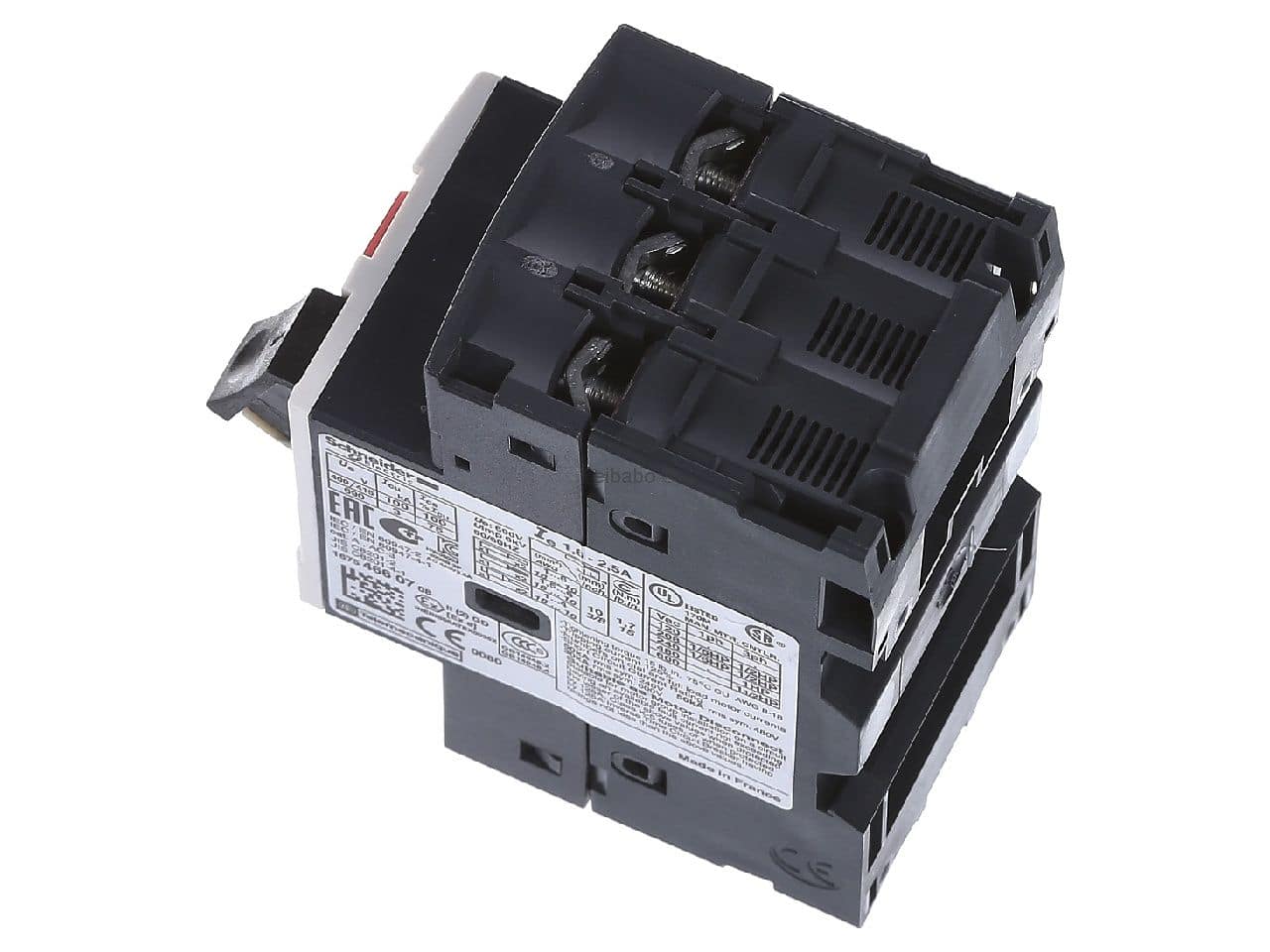

Estos son utilizados para la protección de motores y en algunos casos para los servidores electrónicos ya que necesitan protección constante, pero es importante tener en cuenta que debe existir alguien monitoreando que si se realice el rearme de forma adecuada para que sea posible la protección.
En casos industriales o de seguridad estos no son los adecuados sino aquellos que se accionan a través de una sala de servidores en las que constantemente se verifica la corriente que recibe comparándola con la establecida con In adecuada y en el caso de magnetotérmicos domésticos los más utilizados y también los más económicos y sencillos son aquellos que poseen fuera la palanca para realizar el rearme manual en caso de ser necesario.
