En un circuito eléctrico se tiene resistencias y voltajes, pero un elemento con gran importancia que se debe destacar es el potenciómetro que puede ajustar de una manera manual el valor de una resistencia variable con solo girar y establecer un ángulo determinado, es por ello que en este artículo se explica todo sobre este dispositivo así como el fundamento del potenciómetro

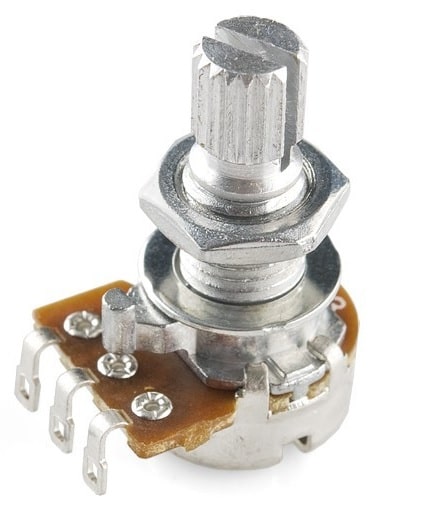

¿Qué es un Potenciómetro?
El potenciómetro es también conocido como control de volumen, se define como un elemento o un dispositivo de un circuito eléctrico el cual limita o controla el paso de una corriente eléctrica regulando la potencia y produce una caída en la tensión en el circuito potenciométrico.
Tiene como uso o función de una resistencia o de un resistor variable mecánica de modo que permite variar la magnitud de su resistencia mediante el giro de un eje por lo que se refiere este elemento como un potenciómetro deslizable de un cursor.
Gracias a esta capacidad y uso del potenciómetro se tiene la oportunidad de que al variar y controlar los valores de la resistencia se puede obtener un control de diversos dispositivos debido a la regulación de cantidad de voltaje empleada.
Los componentes de un potenciómetro son dos resistencias en serie que permiten una variación en sus valores determinados por lo que el usuario puede modificar los valores según le sea conveniente.
En la configuración del potenciómetro se debe ajustar la resistencia máxima según desee el usuario de modo que al limitar el paso de la corriente cumpla con las necesidades del proyecto que se esté realizando.
Si no sabes que es un antispam, entonces ve a ¿Qué es antispam? historia, tipos y función donde puedas conocer la manera adecuado de como utilizarlo así como las ventajas de cada tipo disponible
Características de un potenciómetro
La cantidad de tipos y clases de potenciómetros que se pueden adquirir son inmensas esto debido a las diversas variaciones en su forma o el método a través del cual se modifican los valores de las resistencias. Las funciones de un potenciómetro están basados en los detalles que dispone, por eso a continuación se muestra las características generales que se puede encontrar en estos dispositivos:
- Se le conoce como la abreviación “pot”
- Es un dispositivo electrónico con un valor de resistencia variable
- Generalmente es ajustable manualmente por lo que se puede usar para medir posición angular.
- Tienen tres terminales
- Se suelen utilizar en circuitos de corriente baja
- Para circuitos de mayor corriente se utilizan los reóstatos.
- En muchos dispositivos eléctricos los potenciómetros son los que establecen el nivel de salida. Por ejemplo, en un altavoz, el potenciómetro
- Dispone de una resistencia variable.
- Cuenta con una resistencia variable para cada extremo
- Aplicado para realizar el ajuste del volumen; en un televisor o un monitor de ordenador
- Se puede utilizar para controlar el brillo.
- El valor de un potenciómetro viene expresado en ohmios (símbolo Ω) como las resistencias
- Corresponde al valor de la resistencia máxima que puede llegar a tener.
- Utilizado para medir y controlar potencia a través de voltajes.
- Instrumento empleado generalmente en un ámbito técnico
- Tiene como finalidad permitir ajustar el amperaje o intensidad eléctrica
- El potenciómetro más simple es una resistencia variable mecánicamente.
- Los primeros potenciómetros y más sencillos son los reóstatos.
- Como funcionamiento del potenciómetro determinar la diferencia eléctrico entre 2 terminales eléctricas conocido como el voltaje
- Dispone de un contacto deslizante o giratorio que permite ajustar el voltaje o tensión eléctrica
- Establecen el nivel de salida
- Se refiere a la intensidad, así que ocasiona una caída en la tensión en ellos
- Puede ser variada únicamente tras modificar el valor de su resistencia.
- Limita el paso de la corriente eléctrica
- Como el valor de la resistencia puede cambiarse y por ende la tensión o corriente se modifican a gusto del usuario
- Dispone de una conexión hacia un control deslizante
- Garantizar que el valor sea variable para las mismas conexione
- El valor del voltaje va a determinarse por esa variación en la resistencia
- Consiste en una terminal móvil que hace contacto con un elemento resistivo
- Es directamente proporcional al desplazamiento de entrada.
- Se refiere a la intensidad que ocasiona una caída en la tensión en ellos, que va a ser igual a una resistencia
- Brinda un potenciómetro de volumen que es utilizado en radios
- Permite la calibración de potenciómetro para la medición de pH
Si deseas entender el dibujo técnico entonces ve a Aprende lo básico de dibujo técnico donde se explica lo necesario para entender este tema y los fundamentos del dibujo técnico

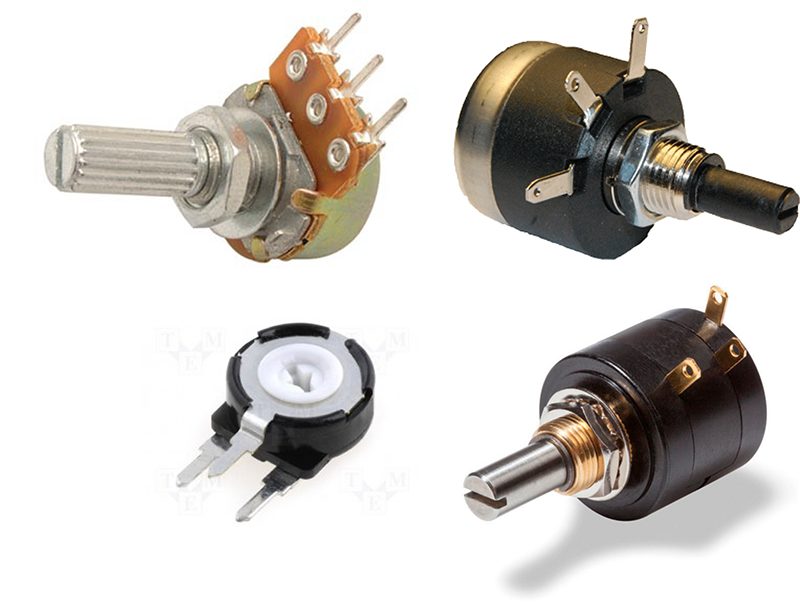

Tipos de potenciómetro
Como se ha dicho anteriormente el potenciómetro tiene como objetivo limitar el paso de la corriente eléctrica variando los valores de la corriente y de la tensión. Existen diversos tipos de potenciómetro que dependen según aspectos específicos que se muestran a continuación:
Según su aplicación
Dependiendo de la aplicación que se les de al potenciometro se da su clasificación, entre ellas está:
Potenciómetros de mando
- Son adecuados para ser utilizados como un elemento de control de la tensión
- Usado en un aparato electrónico.
- El usuario los va a accionar para que varíen los parámetros normales de funcionamiento.
- Existen diversos tipos como los giratorios, los deslizantes y los múltiples
- Los potenciómetros giratorios son los más utilizados por su larga duración y poco espacio que usan.
- Pueden ser sensibles al polvo
- Usa, sobre todo, en ecualizadores gráficos
- El recorrido del cursor se da en forma recta
- Dispone de ejes coaxiales
- Se utilizaban en instrumentación, autorradios

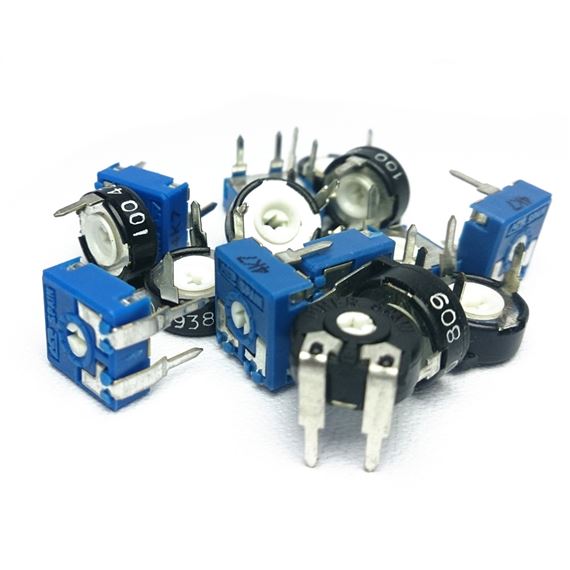

Potenciómetros de ajuste
- Se encarga de controlar la tensión al preajustarla, casi siempre de fábrica.
- El usuario no se ve en la obligación de retocar
- No son accesibles desde el exterior.
- Existen tanto encapsulados en plástico como sin cápsula
- Se suelen distinguir potenciómetros de ajuste vertical
- Dispone de un eje de giro vertical
- Cuenta con un potenciómetro de ajuste horizontal, con el eje de giro paralelo al circuito impreso.
- Un ejemplo puede ser el potenciómetro industrial
Según la ley de variación de la resistencia
Cuando se habla de esta ley se clasifican de la siguiente manera:
Variación lineal
- La resistencia es directamente proporcional al ángulo de giro.
Logarítmicos
- Se utilizan casi siempre para audio
- Debido a su modo asimétrico de comportamiento si se da una variación del eje
- En el volumen de una radio son comunes.
- Depende logarítmicamente del ángulo de giro.
- Un ejemplo que se puede conseguir es el potenciómetro de volumen
Senoidales
- La resistencia es proporcional al seno del ángulo de giro
- Puede presentar topes de fin de carrera o no.
- Da la posibilidad de tener topes de fin de carrera o no.
Potenciómetro digital
- Son los que funcionan al simular un potenciómetro analógico
- Emplea un circuito integrado
- Se caracteriza por su mayor precisión.
Antilogarítmico
- En los potenciómetros impresos la ley de resistencia se consigue variando la anchura de la pista resistiva
- Con los bobinados se ajusta la curva a tramos, con hilos de distinto grosor.
Multivuelta
- Para un ajuste fino de la resistencia existen potenciómetro multivuelta
- En los que el cursor va unido a un tornillo desmultiplicador
- Para completar el recorrido necesita varias vueltas del órgano de mando.

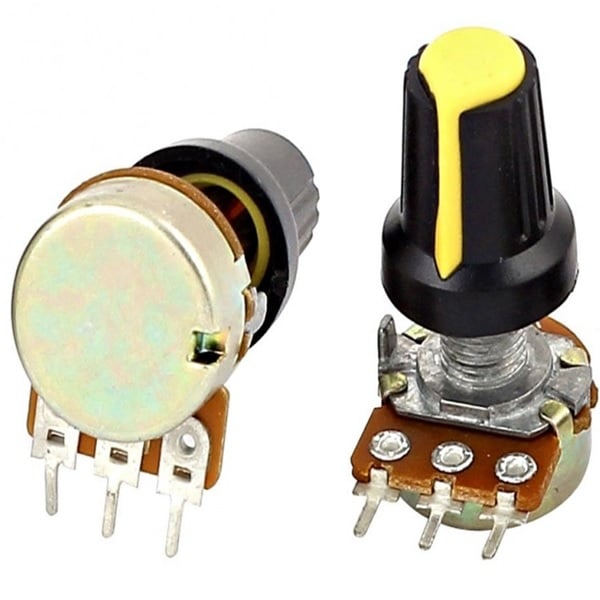

Partes de un potenciómetro
El potenciómetro manual o el potenciómetro variable cuenta con una parte fija siendo la encargada de incluir y de introducir la resistencia eléctrica. De la misma forma un potenciómetro está constituido por una parte móvil que es la que mantiene contacto con la parte fija.
En el momento que se desplazar produce un cambio o una variación de la resistencia que se produce en los terminales del dispositivo. También otros componentes del potenciómetro son las pastillas, las cuales son 3 donde el valor máximo va a estar disponible de manera constante entre las patillas de los extremos, mientras que ese valor va a aparecer entre una de las patillas exteriores y la patilla central.
Los terminales que constituyen al potenciómetro están divididos de la siguiente manera:
- Un terminal conectado a la fuente de electricidad
- Dispone de un terminal conectado a un punto neutral, un punto de voltaje cero y sin resistencia que es la toma de tierra
- Se tiene el otro terminal conectado a una resistencia variable.
Ejemplos de potenciómetros
En el punto anterior se explicó los tipos disponibles de un potenciómetro, ahora a continuación se muestra algunos ejemplos que se puede conseguir en el mercado
Potenciómetro Ph Portátil
- Ofrece un dispositivo ligero y ergonométrico para mediciones pH, mV con compensación de temperatura en cuestión de segundos
- Tiene una carcasa a prueba de agua
- Caracterizado por ser perfecto para pruebas al aire libre
- Posee una pantalla LCD a base de microprocesador
- Da la posibilidad de una calibración muy simple a través del teclado
- Permite mediciones rápidas y precisas.
- Es de fácil reemplazo del electrodo
- Almacena los valores máximos y mínimos en su memoria
- Las mediciones pueden ser hechas en ºC ó ºF.
- Trabaja a batería
- Dispone de un indicador de energía.
- Brinda una función de autoapagado después de 10 minutos sin detectar uso.
Potenciómetro de Mesa
- Tiene un diseño basado en microprocesador
- Cuenta con una carcasa robusta y teclado a prueba de salpicaduras.
- Dispone de una pantalla LCD
- Permite mediciones rápidas y precisas.
- Ofrece un electrodo de fácil sustitución
- Puede medir y mostrar el valor de pH y ORP en cuestión de segundos
- Viene con compensación automática de temperatura (ATC).
- Se puede seleccionar lecturas en ºC ó ºF.
- Tiene función de memoria que puede almacenar hasta 150 datos.
- Ofrece salida de datos a PC a través de USB.
- Presenta una resolución de 0,01
- El rango de pH es de -2,00 a 16,00
- Dispone de un rango de temperatura de 0 a 100 ºC
Potenciómetro de precisión
- Tiene una potencia entre 1 a 4 W
- Es conocido como trimpot
- Dispone de una tolerancia + / – 10%
- Brinda un timpot para placa
- Ofrece una resistencia variable de 100 Ohms hasta de 100K Ohms
Potenciómetro Símbolo
Cuando se habla de la simbología del potenciómetro es necesario saber que su valorización se lleva en ohmios (símbolo Ω). Esto es igual que en el caso de las resistencias. Otro punto a tener en cuenta es que el valor que posea el potenciómetro es la resistencia máxima a la que se puede llegar. El símbolo de un potenciómetro debe reconocerse para saber en que zona de un equipo se encuentra.
Ya se ha explicado la definición, características, función, partes de un potenciómetro pero se debe tener en cuenta su símbolo electrónico, por ello a continuación se muestra un vídeo donde se explica mejor este parte del tema
