Descubre todas las Características del cable UTP, en este articulo conocerás paso por paso cómo utilizarlo sin problemas!. Con este material de apoyo podrás armar un cable UTP que servirá para ir interconectando tus equipos de computación.
Cable UTP o par trenzado
El cable UTP por definición, se trata de un forro cilíndrico de PVC, y que en su parte interna tiene entrelazados 4 pares de cables de cobre, cuyo calibre es 24 AWG (American Wire Gauge), y se encuentran recubiertos por un material plástico de diversos colores, a fin de diferenciarlos entre sí y en algunos casos también podemos encontrar un divisor, que en el lenguaje técnico suele llamársele espina. El conjunto de todos estos materiales, son los que permiten la transmisión.
Historia
El cable de par trenzado ha jugado un rol sumamente importante en la historia de las telecomunicaciones. Es muy común este tipo de cable y se origina como una alternativa de solución para la conexión de teléfonos, terminales y computadoras sobre el mismo cableado, por estar habilitado para permitir la comunicación de datos, permite las transmisiones con frecuencias más altas. Antiguamente en Europa, los sistemas de telefonía empleaban cables de pares no trenzados, para poder comunicarse.

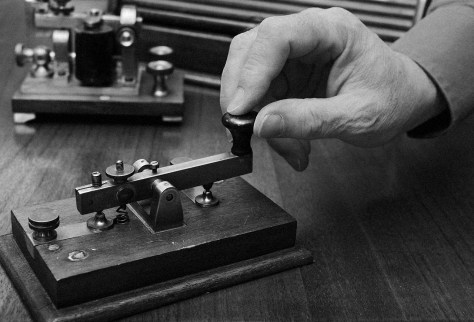

Con la invención del teléfono estos tuvieron que utilizar las líneas telegráficas, también se utilizaron unos alambres abiertos que tenían un solo conductor de circuitos de conexión a tierra. Ya para la década de 1880, con la instalación de los tranvías eléctricos en muchas ciudades de Estados Unidos, con el consecuente ruido en estos circuitos, las compañías telefónicas vieron disminuidas las demandas para la prestación del servicio por este inconveniente, hubo que pasar a los sistemas de circuitos balanceados, que trajeron como beneficio adicional la reducir en la atenuación, y por lo tanto, proporcionaban mayor alcance.
Al iniciarse la distribución de energía eléctrica como algo muy natural, eficiente y cada vez más común, esta medida ya resultaba insuficiente, dos cables, suspendidos a ambos lados de las barras cruzadas en los postes de alumbrado público, compartían la ruta con las líneas de energía eléctrica. En pocos años, y con la creciente demanda en el uso de la electricidad, contravino en un nuevo aumento de la interferencia, por esta razón los investigadores idearon un método llamado “transposición de conductores”, y con esto poder evitar lo máximo posible la interferencia.
Transposición de conductores
Con este método, los conductores podían intercambiar su posición una vez , cada cierto número de postes. Es de esta forma como los dos cables podrían recibir, similar interferencia electromagnética de las líneas eléctricas, pero de manera alternativa por uno u otro cable. Esta invención representó una rápida implementación del trenzado, a razón de unos cuatro trenzados por kilómetro, o seis por milla. Estas líneas balanceadas de alambre abierto con transposiciones periódicas aún permanecen en la actualidad, en algunas zonas rurales de Estados Unidos.
Alexander Graham Bell
Descripción
Por lo general el cable de par trenzado consiste en grupos de hilos de cobre que se entrelazan en pares en forma helicoidal, es la característica principal del cable UTP. La razón por la cual se hace esto, es porque dos alambres paralelos se constituyen en una antena simple. Al momento de que se entrelazan los alambres de forma helicoidal, las ondas se cancelan, por lo que la interferencia producida por ellos mismos es reducida, permitiendo que se produzca una mejor transmisión de datos.
Es así, como vemos disminuida la interferencia eléctrica entrelazando los cables, tanto en el exterior como de pares cercanos, permitiendo de forma óptima y confiable transmitir los datos. Un conjunto de pares trenzados, normalmente entre 2 o 25 pares, recubiertos por un material aislante y cada uno de ellos identificados mediante un color, forman el cable de par trenzado.
Características físicas
- El cable de red UTP tiene la característica de que es un cable de par trenzado sin blindaje compuesto por conductores de cobre aislados por papel y plástico trenzado en pares. Se les llaman así porque están trenzados en pares para ayudar a disminuir la diafonía, el ruido o las interferencias, el trenzado tiene en promedio, tres trenzas por pulgada.
- Posibilita el poder genera la interconexión de equipos y dispositivos en las redes locales basadas en cable (LAN).
- El cable posee diferentes valores máximos de transmisión o velocidades, sin embargo combinar diferentes Velocidades Máximas de Transmisión, genera que la red no proporcione el rendimiento máximo.
- Favorece el poder transmitir voz procedente de telefonía analógica convencional, basada en cable de Cobre.

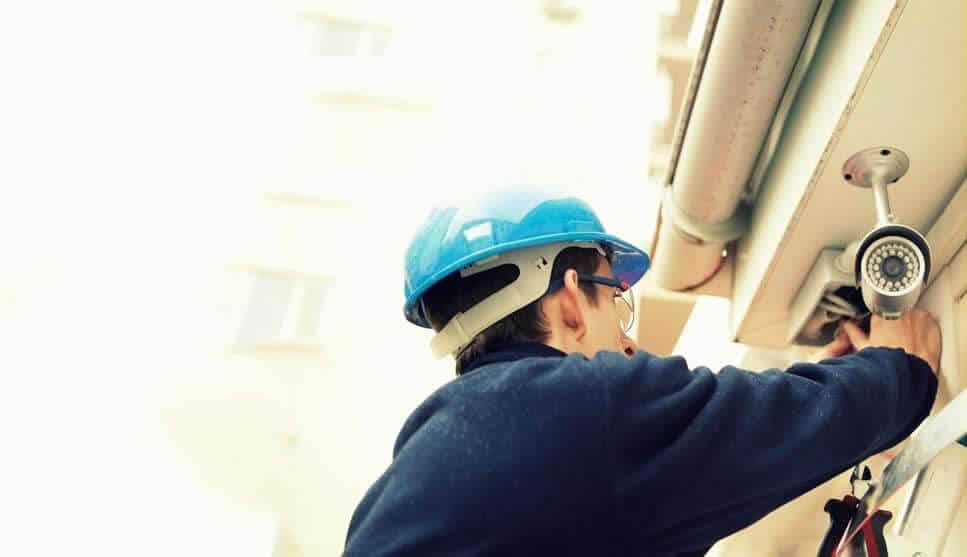

- Se emplea ampliamente para la transmisión de señales de video analógico en sistemas de vigilancia basados en dispositivos DVR, dispositivos NVR y dispositivos HVR.
- Lo máximo en longitud para una correcta transmisión de datos con cableado UTP, es de 100 metros.
Tipos de cable UTP
- El cable de par trenzado o Unshielded twisted pair (UTP), sin blindaje:, contiene una serie de pares trenzados sin blindar que se utilizan para diferentes tecnologías de redes locales. Es de muy bajo costo y de fácil uso. Dentro de las bondades antes mencionadas, también encontramos algo en su contra y es que con el uso de este cable, se generan más errores que con el uso de otros tipos de cable y tiene limitaciones para trabajar a grandes distancias sin regeneración de la señal. Su resistencia característica es de 100 ohmios.
- Cable de par trenzado Shielded twisted pair (STP), con blindaje individual, en su interior tiene una serie de pares trenzados rodeados cada par por una cubierta protectora hecha de aluminio. Es comúnmente utilizado en las redes de ordenadores como Ethernet o Token Ring. Es más costoso que la versión sin blindaje y su resistencia característica es de 150 ohmios.
- El cable de par trenzado Foiled twisted pair (FTP) apantallado contiene pares trenzados, todos ellos rodeados de una cubierta protectora hecha de aluminio. Es muy similar al cable de par trenzado con blindaje individual, se utiliza para la instalación de equipos inalámbricos en exteriores. Su resistencia característica es de 120 ohmios.
Categorías
Variantes menores del cable par trenzado
- El par trenzado cargado, que es un par trenzado al cual se le ha añadido de manera intencional la inductancia, esto es muy común en las líneas de telecomunicaciones, excepto para algunas frecuencias. Los inductores añadidos se conocen con el nombre de bobinas de Pupin y reducen la distorsión.
- La versión del cable de par trenzado en la cual los pares se unen individualmente para aumentar la robustez del cable se conoce con el nombre de par trenzado unido. Las especificaciones eléctricas de este cable se mantienen muy a pesar de que se le de un manejo rudo.
- El cable trenzado de cinta, es otra variación del cable estándar de cinta, donde los conductores cercanos están en modo esclavo y trenzados. Estos pares trenzados están ligeramente esclavizados unos de los otros en formato de cinta. De manera periódica y a lo largo de la cinta se encuentran pequeñas secciones sin trenzado para permitir que los conectores y cabeceras de circuito impreso sean terminados empleando las técnicas usuales de cable de cinta IDC.
Certificación de cableado y sus beneficios
La Certificación consiste en un proceso de medición, mediante el cual se evalúa el rendimiento de un sistema de cableado estructurado y se comprueba el fiel cumplimiento de los parámetros de transmisión que están especificados en las Normas que definen las categorías.
La certificación de una instalación significa o es la garantía de que todos los cables que la conforman cumplen con los patrones de referencia establecidos y, por tanto, se tiene la certeza de que cumplirán con las exigencias para las que fueron diseñados
La certificación del cableado estructurado, nos demuestra la calidad de los componentes y de la instalación, es decir, nos demuestra que si cumple una conectividad y un funcionamiento correcto.
Una buena estructura te evita problemas de pérdida de datos en la red o fallos en la comunicación, que pueden alterar de forma dramática a tu negocio.
Orden o Norma de cableado UTP A y B
- Norma A: Blanco-verde, verde, blanco-naranja, azul, blanco-azul, naranja, blanco-marrón, marrón.
- Norma B: Blanco-naranja, naranja, blanco-verde, azul, blanco-azul, verde, blanco-marrón, marrón.
Conector RJ-45 RJ-45
Es una Interfaz física que comúnmente se utilizada para conectar redes de computadoras con cableado estructurado (categorías 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado (UTP).
Clasificación
Por categoría
Se clasifican por categorías y estas van desde la #1 hasta la #6a, su ancho de banda es de menos (<) 0.5 MHz, hasta 500 MHz respectivamente. Pudiendo llegar a 10.000 Mbps de transmisión en el caso de la categoría #6a.
Por característica del material
- El cable de par trenzado para instalaciones (UTP sólido), contiene en el interior de cada cable trenzado, un sólo hilo conductor de cobre, por esta razón es que tiene menor resistencia al movimiento y a los dobleces. Este tipo es más económico (algunos tipos de cable, cuentan también con una estructura plástica en el centro llamada espina y es para darle mayor resistencia). No se recomienda su uso en dispositivos expuestos a movimiento constante, como computadores e impresoras.
- Otro tipo de cable es el de par trenzado para uso cotidiano (UTP stranded ó flexible)%2.
