¿Qué es un micrómetro?

El micrómetro es también conocido como el tornillo o calibre de Palmer, se trata de un instrumento de medición donde su funcionamiento está basado en el uso de un tornillo de modo que pueda determinar las dimensiones con una lata precisión

Dispone de la capacidad de poder medir centésimas de milímetros, que es otra forma en que se conoce como micras que se refiere a que un metro se divide en un millón de partes. La calidad que brinda en sus mediciones lo destaca sobre otros instrumentos; uno de los mas utilizado es el micrómetro de altura

Generalmente es empleado por los torneros, fresadores, mecánicos, joyeros y todos aquellos usuarios que tenga la necesidad de  que quiera medir piezas con medir longitudes exteriores o interiores de objetos con alta precisión y hasta milésimas de milímetros 0,001mm

Si deseas realizar una instalación de agua en tu casa, entonces ve a Descubre las instalaciones de agua en viviendas donde se explica los pasos a seguir para realizar de una forma correcta ya sea para el agua potable, agua caliente o el desagüe

Características del micrómetro

micrometro 3

Con el avance de la tecnología con los instrumentos de medición, el micrómetro ofrece una precisión en longitudes pequeñas, por ello es importante conocer las características que los distinguen de otros instrumentos de medición

  • Es un instrumento de medición
  • Conocido como calibre palmer
  • Destinada a la medición de los tamaños en proporciones minúsculas
  • Se puede encontrar con precisión de centésimas de milímetros 0.01mm y milésimas de milímetros 0.001mm
  • Permite realizar diversas mediciones con longitudes exteriores o longitudes interiores de objetos
  • Su ventaja es su alta precisión en cada medida
  • Está basado en el funcionamiento con un tornillo micrométrico
  • Usado para medir espesores de chapas, rodamientos, engranajes, diámetros de tuercas, entre otros
  • Su símbolo científico es µm.
  • Algunos modelos incluso pueden realizar mediciones en unidades de 1 μm
  • Dispone de la capacidad de poder realizar medidas más precisas que incluso las que puede realizar el calibre
  • Es muy sensible al calor
  • Cuenta con dos puntas que se aproximan entre sí mediante un tornillo de rosca fina, el cual tiene grabado en su contorno una escala
  • Disponible el micrómetro láser
  • Posee una escala que puede tener un nonio.
  • Es una herramienta que mide el tamaño de un objeto encerrándolo
  • Cuenta con diferencias de los calibradores de mano
  • También existen una variedad de otros tipos de micrómetros, de acuerdo a diferentes aplicaciones de medición
  • Se adhieren al principio de Abbe
  • Existe en el mercado el micrómetro telescópico
  • Incluyen micrómetros interiores, micrómetros de diámetro interior, micrómetros de tubo y micrómetros de profundidad
  • Presenta en el mercado micrómetro de espesores diferentes
  • El rango medible difiere cada 25 mm, es decir, de 0 a 25 mm y de 25 a 50 mm
  • Su funcionamiento es igual al del vernier
  • Disponibles para cada campo de medidas que se quieran tomar ya sea para 25 mm, de 25 – 50 mm o 50-75 mm
  • Son muy utilizados en las empresas metalúrgicas
  • Presenta 2 graduaciones para la lectura del milímetro y la centésima de milímetro
  • Dependiendo del diseño, estos pueden variar levemente en su funcionamiento
  • Está graduados en centésimas 0.01 de milímetros en el Sistema Métrico
  • Uno de sus tipos mas demandado es el micrómetro de arco
  • También se encuentra en milésimas 0,001 de pulgada en el Sistema Ingles
  • El micrómetro digital cuenta con una alta popularidad entre los usuarios
  • Un micrómetro equipado con un nonio permite lectura de 0,001 mm, o de 0,0001 pulgadas.
  • Se debe almacenar a temperatura ambiente
  • Considerado como uno de los instrumentos más utilizados en mecánica con metales y otras profesiones
  • Posee uno de los mayores niveles de precisión en la industria.
  • Tiene una escala longitudinal
  • El medidor puede estimar las dimensiones del instrumento
  • Con el paso de la rosca el tambor da una vuelta completa y el palpador avanza o retrocede 0,5 mm
  • Indica la fracción de vuelta que ha realizado
  • En parte superior presenta las divisiones de milímetros enteros y en la inferior las de los medios milímetros
  • Una división equivale a 0,01 mm
  • Para realizar una lectura, se debe fijar en la escala longitudinal
  • Dispone de un tipo de micrómetro ocular
  • En la superficie del tambor tiene grabado en toda su circunferencia 50 divisiones iguales
  • Las empresas lo usan para determinar con precisión si sus productos cumplen con las medidas especificadas o no
  • Tanto la pieza como los topes deben estar completamente limpios al momento de realizar la medición
  • Para medir una pieza se va haciendo girar el tambor hasta que los topes de medida toquen la pieza.

 Partes del Micrómetro

micrometro 2

Como se dijo anteriormente, el micrómetro es un instrumento con función de medidas pequeñas, pero para su funcionamiento se compone de diferentes partes que permite ejercer su funcionamiento ofreciendo resultados con alta precisión, por ello a continuación se muestra las principales partes en que se constituye así como también sus principales características de cada componente

 Cuerpo:

  • Es el cuerpo del instrumento
  • Constituye el armazón del micrómetro
  • Suele tener unas plaquitas de aislante térmico para evitar la variación de medida por dilatación.

Tope:

  • Determina el punto cero de la medida
  • Suele ser de algún material duro como de acero o de hierro
  • Gracias al material que emplea se encarga de evitar el desgaste
  • Puede optimizar la medida.
  • Se trata del extremo que pone un límite al avance del tornillo.
  • Es el punto a partir del cual el micrómetro no puede medir más.
  • Existe 2 tipos de tope: Tope fijo y Tope móvil
  • El tope determina el punto cero de la medida
  • Es un elemento de contacto de un lado de la pieza a medir
  • El tope móvil es una parte móvil que determina la lectura del instrumento
  • Para el caso del tope móvil se encuentra del otro lado del tope fijo

Espiga:

  • Es un elemento móvil del instrumento
  • Se encarga de determinar la lectura del micrómetro
  • La punta suele tener también la superficie en metal duro para evitar el desgaste.
  • Es el que permite hacer las medidas del objeto.

Palanca de fijación:

  • Permite bloquear el desplazamiento de la espiga.
  • Otro elemento que frena el movimiento del tornillo
  • Se encarga de prevenir las variaciones en las medidas.
  • Puede paralizar el desplazamiento del tope móvil.

Trinquete:

  • Se encarga de limitar la fuerza ejercida al realizar la medición.
  • También se conoce como el freno
  • Sirve para limitar la presión del tope móvil sobre la pieza a medir
  • Al disponer de una alta presión conduce a obtener mediciones erróneas

Tambor móvil:

  • Se encuentra junto a la espiga
  • Está grabada la escala móvil de 50 divisiones.
  • Ubicado donde se graba la escala circular o móvil

Tambor fijo:

  • Se encuentra junto al cuerpo
  • Ubicado donde está grabada la escala fija de 0 a 25 mm
  • Varía en dependencia del rango de medición del instrumento

Tipo de Micrómetro

Se puede encontrar diversos tipos de micrómetro en el mercado, por lo que se debe escoger el instrumento de medición según sea la necesidad que se tenga, por ello a continuación se muestra los posibles tipos de micrómetro

Micrómetro de Exteriores:

  • Su nombre se debe a que se emplea en la medición de las dimensiones exteriores de un objeto
  • Generalmente se utilizan comúnmente en la industria para la medición de alambres, esferas, ejes y bloques.
  • Se trata del tipo de micrómetro más utilizado entre los usuarios
  • Está constituido por diversas partes, las cuales son: la Punta de contacto o Punta fija, el Arco, el Husillo o Husillo Micrométrico, la Traba o Tuerca de Traba, el Cilindro graduado, el Tambor, el Resorte del Cilindro, la Tuerca del husillo, Tuerca de Ajuste, la Carraca, el Resorte de la carraca, el Cuerpo de la carraca, la Palanca de la carraca y el Tornillo de la carraca

Micrómetro de Interiores:

  • Se distingue del anterior por su objeto de medición.
  • Permite obtener las medidas internas o inferiores de una pieza o de un objeto.
  • Generalmente usado para determinar el diámetro de los agujeros presentes en el objeto
  • Su cabeza micrométrica da la posibilidad de adicionar uno o más ejes combinados de prolongamiento
  • Está compuesto por diferentes partes, las cuales son: Yunque, Freno, Escala graduada y el Mango.
  • Se utiliza para tomar las medidas de las áreas internas de una pieza
  • Posee una cabeza micrométrica, sobre la que se pueden adicionar uno o más ejes combinados de prolongamiento.
  • Sirven para hacer tope
  • Esta disponible en el mercado micrómetro de interiores digital para una mayor precisión en las medidas

Micrómetro de Profundidades:

  • Es un instrumento que calcula el tamaño de la profundidad de una hendidura.
  • Utilizado generalmente en la medición de la profundidad de agujeros, de perforaciones, acanaladuras o ranuras presentes en un objeto o en una pieza.
  • Posee un capo de medida de 25 mm
  • Cuenta con una aproximación de 0.001 mm.

Clasificación del micrómetro

Hoy en día la cantidad de objetos que se pueden encontrar es muy amplia, y sin muy diversas entre sí por lo que puede ser de cualquier tamaño, es por esto que existen una gran cantidad de instrumentos de medición así como también una variedad de tipos del micrómetro, para poder suplir las necesidades que se tengan para cada objeto. Es por ello que a continuación se muestra la clasificación del micrómetro por la clase de medición que se va realizar.

De acuerdo a la tecnología del instrumento

Micrómetro mecánico:

  • Sus componentes tienen naturaleza mecánica
  • Conocido como un micrómetro convencional
  • Generalmente utilizado por la mayoría de los usuarios por trabajos comunes
  • El funcionamiento  de este tipo de micrómetro se basa en la mecánica
  • No disponen de ningún elemento digital entre sus piezas
  • Es empleado para ejecutar una gran cantidad de diversos tipos de mediciones.

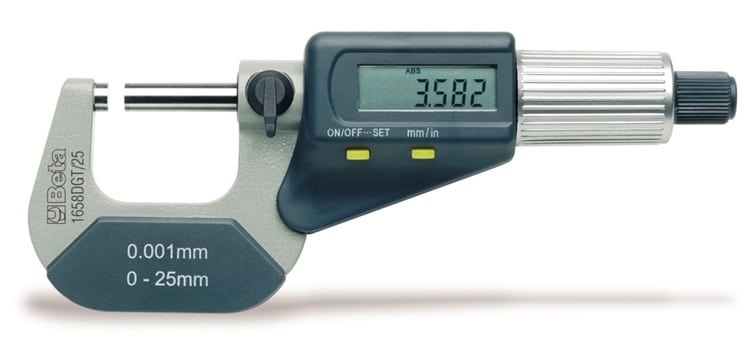

Micrómetros electrónicos o digitales:

  • En este tipo de micrómetro se emplean componentes electrónicos.
  • También utiliza la tecnología digital como complemento
  • Conocido por ser un instrumento completamente electrónico.
  • Denominados como instrumentos digitales
  • Generalmente sus funciones principales se ejecutan en mediciones en el área industrial o en laboratorios de metrología dimensional
  • Contiene una pantalla display que se encarga de mostrar la medición
  • Pueden abarcar un rango de medida desde los 25 mm hasta más de 1 metro
  • Dispone de una resolución estándar de 0.01 mm
  • Tiene la opción de manejar resoluciones de 0.005 o 0.001 mm.
  • Existe un extenso catálogo de opciones sobre este tipo de micrómetro
  • Ofrece la integración de la electrónica
  • Diseñados para otorgar una precisión muy elevada por lo que son instrumentos muy demandados por los usuarios

De acuerdo a la normalización del instrumento

Micrómetros con normalización estándar:

  • Es un tipo de micrómetro que se utiliza de manera general
  • Dispone de la amplitud y la apreciación de las medidas obtenidas.

Micrómetros con normalización especial:

  • los micrómetros que cuentan con este tipo de normalización,
  • Son empleados para obtener medidas involucradas en procesos específicos
  • Generalmente utilizados para la fabricación o en verificaciones
  • Se requiere utilizar una amplitud de medida y una apreciación especial.

De acuerdo a la unidad de medida del instrumento

Micrómetros con sistema decimal:

  • los micrómetros pertenecientes a esta clasificación
  • Emplean el sistema métrico decimal
  • El milímetro es la unidad de medida de longitud utilizada.

Micrómetros con sistema inglés:

  • Este tipo de micrómetro, utilizan el sistema de unidades anglosajón para efectuar sus mediciones.
  • La pulgada es la unidad de medida de longitud empleada.

De acuerdo a la horquilla de medición del instrumento

Micrómetros con horquilla de sistema métrico:

  • Este tipo de micrómetro se encuentra diseñado para trabajar bajo el sistema métrico.
  • Similar al micrómetro con un sistema decimal.
  • Poseen tornillos que miden 25 mm.
  • Da la posibilidad de poder permitir abarcar longitudes del mismo rango, es decir, de 0 a 25 mm, de 50 a 75 mm.
  • Tiene la opción de poder alcanzar e incluso sobrepasar el metro de longitud.

Micrómetros con horquilla de sistema inglés:

  • En este tipo de micrómetro es similar al micrómetro con sistema ingles.
  • Dispone de una amplia base en el mercado.
  • Cuentan con tornillos que miden 1 pulgada.
  • Permite extrema precisión para la operación de medición en el objeto en la pieza.

De acuerdo a la forma de los topes del instrumento

Micrómetro con topes paralelos planos:

  • Son los micrómetros más comunes.
  • Generalmente se emplean para realizar la medición de superficies planas.

Micrómetro con topes de puntas cónicas para roscas:

  • Son los micrómetros diseñados para realizar mediciones entre los bordes.
  • También son utilizados para realizar la medición de filos de superficies roscadas.

Micrómetro con topes radiales:

  • Son los micrómetros utilizados para medir el diámetro hoyos.
  • Pueden emplearse para realizar diversas mediciones de perforaciones pequeñas presentes en objetos o piezas.

Micrómetro con topes de platillos para engranajes:

  • Son los micrómetros que poseen platillos.
  • Da la posibilidad de efectuar la medición entre los dientes de un engranaje.

Micrómetro de exterior con tres contactos

  • Se emplean principalmente para medir herramientas de corte de 3 labios.
  • Presenta un diseño más específico en comparación a los otros micrómetros
  • Posee un diseño con forma de la letra “V”,
  • Cuenta con contacto en ángulo prismático.

Micrómetro de diferencia de cuota

  • Este tipo de micrómetro mide la diferencia de pandeo existente en una superficie
  • Cuenta con tres palpadores cónicos.
  • Para realizar esta medición, el instrumento utiliza los palpadores que dispone los cuales se colocan haciendo contacto con la superficie a medir y utiliza el tornillo central en la medición.
  • El tornillo central del micrómetro es el que se encarga de determinar la diferencia de pandeo.
  • Se debe tomar como referencia los puntos leídos por los palpadores.
  • Miden la diferencia de cota existente.
  • Los palpadores cónicos hacen contacto con la superficie a medir.

Micrómetro con nonio

  • Este tipo de micrómetro es mucho más sofisticado, en comparación de otros tipos de micrómetro.
  • Permite realizar una medición mucho más precisa.
  • Esta incorporado por un nonio, que es una escala de Vernier auxiliar.
  • Se trata de un micrómetro mucho más preciso en la medición.
  • Adicional del nonio, cuenta con sus dos escalas estándar.
  • El instrumento cuenta con la escala adicional que muestra 10 marcas.
  • La escala se encuentra enumeradas de 2 en 2.
  • Ofrece la posibilidad de obtener un nivel de precisión de 0.001 mm. o 1 µm (micrómetro).

¿Cómo medir con Micrómetro?

Ya conociendo la definición, las partes, característica, su función y tipos del instrumento de medición micrómetro, ahora se puede conocer cómo se debe usar de una forma correcta, para esto se debe de tener en cuenta que este instrumento es muy sensible al calor por lo que se debe almacenar a temperatura ambiente.

Pasos para el uso del micrómetro

Otra consideración a tener al utilizar el micrómetro es que este bien calibrado, por lo que debe usarse con paciencia; también se debe escoger el micrómetro que sea correspondiente para cada caso de medición que se tenga. Luego el como se debe usar este instrumento es simple ya que se realiza mediante un procedimiento  sencilla, para esto a continuación se explica cómo se debe realizar

  • Lo primero que se tiene que hacer, es verificar que forma es el objeto o la pieza a medir ya sea cilíndricas o esféricas, de modo de seleccionar el micrómetro a utilizar
  • Se debe limpiar el yunque y el husillo antes de empezar.
  • Para ello se debe usar una hoja de papel limpio o un paño suave y sujétalo entre el yunque y el husillo.
  • Luego se gira con cuidado y se aproxima a la hoja o el paño.
  • Se procede a tirar lentamente de la hoja o el paño.
  • Gracias a esta limpieza se puede asegurar obtener mediciones con un alto nivel de precisión.
  • Ahora se sujeta el objeto con la mano izquierda.
  • En seguida se coloca sobre el yunque que es fijo y puede soportar más presión que el husillo.
  • Para sostener el micrómetro, sostenga el marco por la placa resistente al calor con el pulgar y el dedo índice de su mano izquierda.
  • Luego pellizque el dedal entre el pulgar y el dedo índice de la mano derecha.
  • Tome el tambor con los dedos pulgar e índice de su mano derecha.
  • Se coloca en contra de la punta de apoyo del yunque con la mano izquierda.
  • Se debe asegurar de que el objeto no se mueva o arañe la superficie del yunque.
  • Luego se toma el micrómetro con tu mano derecha.
  • El arco debe reposar suavemente en la palma de la mano.
  • También se puede sujetar el arco en un tornillo de banco;
  • Con esto se puede disponer de ambas manos para el proceso de medición.
  • Ahora se procede en hacer girar la carraca a la izquierda.
  • Luego se asegura de que el 0 en el cilindro esté alineado con la escala del tambor.
  • Después se gira hasta que el husillo esté contra el objeto.
  • Se acerca la punta de contacto del husillo girando la perilla del trinquete con los dedos pulgares y el índice.
  • Se debe aplicar la fuerza suficiente para realizar la medición, sin sobrepasarse de fuerza para evitar posibles errores en la medida.
  • Cuando la pieza a medir este perfectamente cogida entre las dos parte entre el yunque y el extremo del usillo se sigue girando la perilla del trinquete
  • El tambor suele hacer clic.
  • Cuando se produzca tres clics, quiere decir que está en el punto correcto para parar.
  • Se debe proceder en ajustar el bloqueo del tambor mientras el micrómetro esté sobre el objeto.
  • Ahora se saca con cuidado el objeto del micrómetro ya bloqueado con el freno
  • Nuevamente se tiene que asegurar de evitar arañazos en ambas superficies del yunque y del husillo.
  • Este paso es muy importante ya que el más mínimo arañazo puede arruinar la exactitud de la medida del micrómetro.

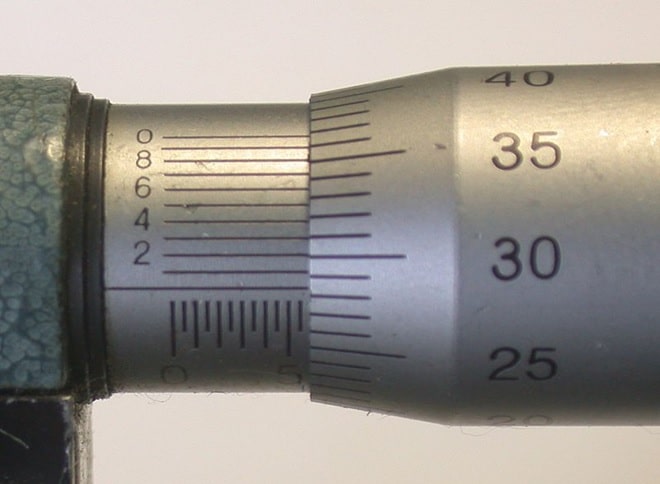

  • Después se lee la medida de la pieza en el micrómetro.
  • Para la lectura del valor de la escala principal se observa en el cilindro y de la escala en el dedal.
  • Se usa la línea en el borde derecho del cilindro para leer el valor en unidades de 0.5 mm.
  • Luego puede usar la escala, sobre la cual se alinea la línea central del dedal (escala), para leer el valor en unidades de 0.01 mm.
  • Se procede en anotar la medida antes de desbloquear el tambor.
  • En caso de que el tambor de afloje, se debe de asegurar de medir otra vez.

¿Cómo se lee el Micrómetro?

Si tienes dudas de cómo realizar la lectura de la medida hecha por el micrómetro, entonces a continuación se muestra como se debe hacer de una forma correcta.

Para el caso de leer un micrómetro de 25 mm

  • Lo primero es recordar que la escala graduada da la medida en milímetros y la escala en nonios las centésimas de milímetros.
  • En el cilindro está la escala que mide 0,100 en el sistema decimal.
  • También está el de cien milésimas o 1/10 de pulgada en el anglosajón.
  • Hay tres líneas que representan 0,025 en el sistema decimal.
  • Esto equivale a veinticinco centésimas de pulgada en el anglosajón.
  • Entre todos los números de la escala del tambor hay líneas que miden 0,0001 en el sistema decimal.
  • Lo que equivale a diez milésimas de pulgada en el anglosajón.
  • Ahora se debe leer todos los números del cilindro.
  • El último número visible lee las milésimas.
  • Se debe observar las marcas individuales expuestas junto a las centésimas y multiplica cada marca por 0,25.
  • Después se procede a encontrar el número y la marca correspondiente en la escala del tambor más próxima pero inferior al eje de la línea de medida.
  • Luego se suma los tres números medidos.
  • Ahora se le da la vuelta al micrómetro para leer la marca de 10 milésimas.
  • Para finalizar se lee la línea que esté más próxima al cilindro.

Para el caso de una lectura de micrómetro de métrica

  • Recordando que la línea del tambor suele indicar milímetros en la parte superior, y las marcas bajo esta línea representan medio milímetro.
  • Las marcas del tambor suelen llegar hasta 50.
  • Cada línea representa 1 centésima de milímetro o 0,01 mm.
  • Las líneas horizontales sobre la escala del cilindro miden la milésima de milímetro o 0,001 mm.
  • Lo primero que se debe realizar es leer el número de milímetros, es decir, si se tiene que la última línea fue un 3 entonces se tiene 3 mm.
  • Se añade todos los medios milímetros a tu medida.
  • En el caso que se obtenga una marca entonces se tiene 0,3 mm.
  • Después se debe encontrar el número de 0,01 mm.
  • Si se tiene que la línea en el tambor lea 44, entonces tendrás 0,44 mm.
  • Ahora se suma las tres líneas que se midieron.
  • Utilizando el mismo ejemplo en los anteriores puntos se tiene una suma de 3 + 0,3 + 0,44. Por lo que la medida es 3,74 mm.
  • Después se añade las milésimas correspondiente.
  • En el mismo caso del ejemplo que se está utilizando si la milésima es 2, se tiene suma 0,002 a la medida.
  • Utilizando el mismo ejemplo sería 3,742 mm.
  • De manera general se debe sumar las milésimas en caso de que el objeto tenga baja tolerancia a la presión ejercida por el micrómetro.

¿Como calibrar un micrómetro?

Para la calibración del micrómetro se muestra a continuación un vídeo donde se explica la forma de hacerlo fácilmente.

¿Qué es un vernier?

Otro instrumento de medición muy conocido es el vernier, que es también llamado pie de rey,  es un instrumento que permite tomar medidas de longitud mucho más precisas; pueden tener escalas graduadas en sistema métrico y/o sistema inglés.

Se caracteriza por permitir una lectura de Fracción de Milímetros y de Pulgadas, se encuentra generalmente constituido por un par de reglas, una fija y una deslizante, y unos topes que facilitan la medida de dimensiones exteriores, dimensiones interiores y profundidades de objetos. El material con que se construyen es generalmente acero inoxidable INVAR.

Si quieres conocer todo sobre las unidades de almacenamiento entonce ve a Conoce las unidades de medida de almacenamiento para ampliar el conocimiento sobre este tema de modo que facilite la información de los archivos que se posee.

Características del vernier

El vernier y micrómetro son instrumentos que pueden variar sus características y disponer funciones específicas según sea su modelo, sin embargo a continuación se muestran las características fundamentales de un vernier en general.

  • Es un instrumento muy conocido a nivel mundial.
  • También se conoce como calibre deslizante.
  • Se encarga de tomar las medidas de un objeto ya sea interna o externa.
  • Para medir un objeto este se debe poner en entre las mordazas y posteriormente cerrarlas hasta apretar ligeramente la pieza.
  • Es una pequeña placa dividida.
  • Se debe verificar si el 0 de la escala nonio coincide con algún número.
  • Los nonios que lo constituyen son los que dan la precisión.
  • Tiene por objeto apreciar fracciones del menor espacio en que está dividido el limbo
  • La precisión depende del número de divisiones y la coincidencia de divisiones con la regla.
  • Presenta una variación de la precisión entre 0,25 mm a 0,02 mm.
  • Da la posibilidad de controlar medidas de longitud interna, externa y de profundidad
  • Para obtener un mayor nivel de precisión se utiliza el vernier digital, ya que marca la medida exacta sin posibilidades de errar.
  • Las graduaciones al igual que la regla graduada vienen en los dos sistemas de unidades en la parte frontal.
  • En algunos modelos en vez de disponer del blocaje es sustituido por un tornillo.
  • Dispone de una embocadura de la varilla de profundidad para penetrar en agujeros pequeños.
  • Tiene tornillos para fijar la pletina que sirve de tope para el cursor.
  • Cuenta con un tornillo de fijación del nonio.
  • Las partes fundamentales del vernier son: Cuerpo del calibre, Corredera, Mandíbulas para exteriores, Orejas para interiores, Varilla para profundidad, Escala graduada en milímetros y en pulgadas, Graduación del nonio en pulgadas y en milímetros, Pulsador para el blocaje del cursor, roscas, entre otros.
  • Pueden venir en apreciaciones de 1/20, 1/50 y 1/100 mm y 1/128 pulgada.

Partes de un vernier

El vernier tiene muchas similitudes con el micrómetro, sin embargo esta constituidos por algunas partes diferentes, por ello a continuación se muestran las partes esenciales que conforman a un vernier en general.

Mordazas

  • Están compuestas por dos piezas: una móvil deslizante y otra fija.
  • Se encuentran colocadas en la parte inferior para medir exteriores y en la parte superior llevan un par de salientes para medidas interiores.

Sonda de profundidad

  • Las mordazas móviles contienen una especie de varilla sobresaliente.
  • Permite la medición de profundidades.

Nonio

  • Es una escala del calibrador deslizante.
  • Se encuentra en la mordaza móvil.
  • La escala se encuentra marcada en decimales en divisiones que va del uno al diez.

Escalas graduadas

  • Contienen divisiones de medidas en milímetros y centímetros.
  • Se encuentra colocada en la mordaza fija.
  • En algunos casos, el vernier tiene dos tipos de reglas: una con medidas en centímetros y la otra en pulgadas.
  • Puede poseer dos nonios, uno para cada sistema de medidas ya sea métrico e ingles.

Seguro

  • Es un tornillo situado en la mordaza móvil.
  • Cuando se enrosca deja la mordaza fija en una posición.

Tipos de vernier

En la actualidad en el mercado se encuentra disponibles diversos tipos de vernier al igual del micrómetro, son muy demandados, por ello se muestran algunos de ellos que se clasifican según su construcción.

Vernier universal estándar

  • Este tipo es para uso general.
  • Por su uso se convierte en el más común.
  • Se caracteriza por poseer divisiones que tienen la misma longitud sobre la escala principal.

Vernier de botón

  • Cuenta con un botón para el manejo del cursor.
  • No utiliza un tornillo por el uso del botón.
  • Este se desliza al antojo del usuario cuando se aprieta o se suelta dicho botón.

Vernier de carátula

  • La lectura se determina mediante una aguja ubicada en una escala circular.
  • Gracias a su composición permite que la medición se agilice.
  • Por lo general tienen mayor costo que el estándar.
  • Estos solo pueden tener un tipo de medida que se refleja en milímetros o en pulgadas.

Vernier de brazo basculante

  • Utilizado para realizar mediciones en piezas con forma cónica.

Vernier doble

  • Es muy preciso.
  • Caracterizado por ser de gran tamaño.
  • Utilizado generalmente para la medición de engranajes.

Vernier largo

  • Diseñado para que las graduaciones de los alrededores sean más fáciles de medir.

Vernier de profundidad

  • Este es un instrumento de más prolongación.
  • Cuenta con una regla en milímetros y en pulgadas.
  • Se acompaña del tradicional tornillo que aporta tensión a la hora de medir.

Vernier tipo M

  • Es también conocido como vernier de barra de profundidades.
  • Se identifica por tener el cursor abierto y puntas ideales.
  • Utilizado para realizar mediciones de interiores.

Vernier tipo CM

  • Diseñado con la intención de poder medir interiores con las puntas de medición para exteriores.

Vernier con puntas desiguales

  • Se utiliza para la medición de planos con diferente nivel.
  • Este se caracteriza por tener un mecanismo de ajuste vertical.

Vernier digital

  • Refleja las mediciones de manera digital a través de una pantalla de cristal líquido.
  • Dispone de un codificador que detecta los desplazamientos.
  • Suele más costosos que los anteriores tipos del vernier, al igual que sucede con el micrómetro digital.
  • Agiliza de gran manera el proceso de lectura de medición.
  • Es unos de los más utilizado.
  • Presenta algunas desventajas como el hecho de que puede dañarse más rápido que los otro tipos.

(Visited 3.149 times, 5 visits today)

Deja un comentario
